如何判断等离子清洗效果,对于大多数购买过等离子清洗机的用户而言都是比较关心的问题。不同性质的单位,关注点还真不一样。企业经营,要的就是能提高工艺质量和效益;而大学院校和研究所,更注重原理分析和理论研究。侧重点不同,等离子清洗效果分析用到的工具和仪器自然各取所需,今天让我们来了解一下哪些工具和仪器可以选。


1 零经验起步的等离子清洗效果分析工具

对于等离子清洗过的材料表面亲水性、浸润性判断,只要一个加了水的注射器。把水滴在被处理物表面,观察水在表面的扩散速度,是铺展开来,还是收缩起来,即可分析等离子清洗效果。

达因笔,也叫表面张力笔,用来测量等离子清洗前后的达因值,简单、直观。

2 简单易学的等离子清洗效果分析仪器

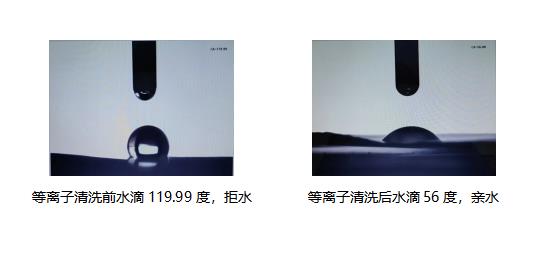

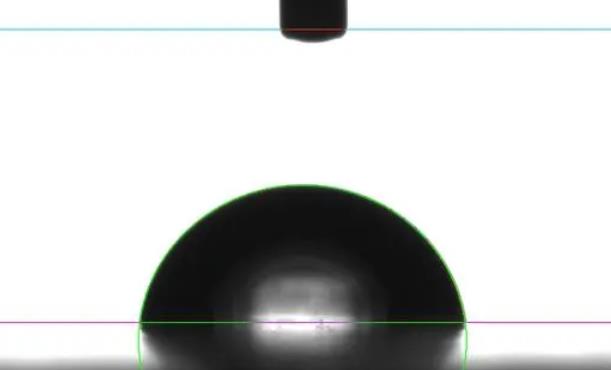

水滴角测试仪,基本上成为等离子清洗效果表征的专属仪器,只需简单培训很容易上手操作。通过测量材料表面水滴的角度,对比水滴角度大小的变化,可以直观看到等离子清洗效果。以下是PTFE薄膜等离子清洗前后水滴角对比图片


拉力机(撕剥力测试机),用来测试等离子清洗前后材料表面粘接性能、剪切度等指标变化的仪器,在制造行业比较普遍使用。在半导体封装行业,推拉力测试机往往是一体的。

3 专业级的等离子清洗效果分析仪器

如果想从微观层面了解等离子清洗效果,分析材料表面能变化的底层原因,就只能依靠专业人员和专业级的分析仪器。这些仪器造价比较昂贵,对专业程度要求比较高,大学院校、第三方检测机构以及设有专门的研发中心的大型企业才会有,名字听上去就比较高科技,例如

用来研究材料三维表层构造的扫描电子显微镜SEM(Scanning Electron Microscope);

用来表征材料表面元素及其化学状态的X-射线光电子能谱仪(X-ray Photo electron Spectroscopy);


用来对材料微区成分元素种类与含量分析,配合扫描电子显微镜与透射电子显微镜的使用的能谱仪(EDS,Energy Dispersive Spectroscopy)等等。
