LED等离子刻蚀是一种利用等离子体在气相或液相中对材料表面进行加工的技术。在LED芯片制造过程中，等离子体通过刻蚀技术可以将材料表面的不需要的部分去除，从而形成所需的结构和形状。

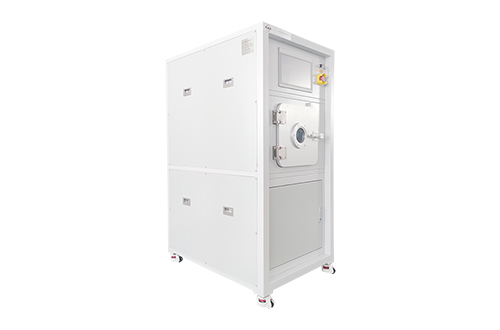

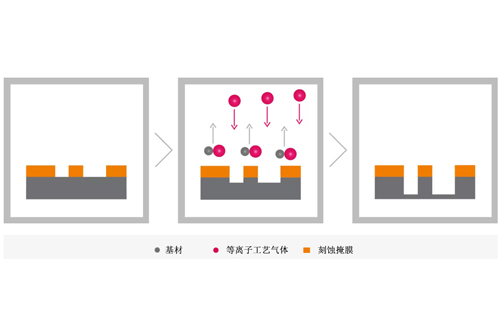

等离子刻蚀的原理是利用等离子体对材料表面进行化学反应或物理作用，从而实现材料表面的加工。等离子体可以通过高频电场或射频电场产生，使气体分子电离并形成等离子体。在等离子体的作用下，材料表面发生化学反应或物理作用，从而实现材料表面的加工。
LED等离子刻蚀的优点
1、高效性：可以在短时间内完成对材料表面的加工。相比传统的机械加工和化学加工，等离子刻蚀可以大大缩短加工时间，提高生产效率。
2、精准度高：可以实现微米级别的加工精度。在LED芯片制造过程中，需要对芯片表面进行复杂的加工，而等离子刻蚀可以实现高精度的加工，保证芯片的性能和质量。
3、环保性好：不会产生废水、废气和废液等污染物，对环境没有负面影响。相比传统的化学加工和机械加工，等离子刻蚀更加环保。
4、可重复性好:可以重复进行相同的加工，保证加工结果的一致性和稳定性。在LED芯片制造过程中，需要对不同的芯片进行相同的加工，而等离子刻蚀可以保证加工结果的一致性。
LED等离子刻蚀是一种高效、精准、环保的微纳加工技术，被广泛应用于LED芯片、微纳电子器件、生物芯片等领域。LED等离子刻蚀具有高效性、精准度高、环保性好、可重复性好等优点，可以大大提高生产效率和加工质量。随着微纳加工技术的发展，LED等离子刻蚀将向着高精度加工、多功能化、自动化等方向发展。
