基板或中间层是BGA封装中非常重要的部分，除了用于互连布线以外，还可用于阻抗控制及用于电感／电阻／电容的集成。因此要求基板材料具有高的玻璃转化温度rS(约为175~230℃)、高的尺寸稳定性和低的吸潮性，具有较好的电气性能和高可靠性。金属薄膜、绝缘层和基板介质间还要具有较高的粘附性能。
1、引线键合PBGA的封装工艺流程
① PBGA基板的制备
在BT树脂／玻璃芯板的两面层压极薄(12~18μm厚)的铜箔，然后进行钻孔和通孔金属化。用常规的PCB加3232艺在基板的两面制作出图形，如导带、电极、及安装焊料球的焊区阵列。然后加上焊料掩膜并制作出图形，露出电极和焊区。为提高生产效率，一条基片上通常含有多个PBG基板。
②封装工艺流程
圆片减薄→圆片切削→芯片粘结→等离子清洗→引线键合→等离子清洗→模塑封装→装配焊料球→回流焊→表面打标→分离→最终检查→测试斗包装 芯片粘结采用充银环氧粘结剂将IC芯片粘结在基板上，然后采用金线键合实现芯片与基板的连接，接着模塑包封或液态胶灌封，以保护芯片、焊接线和焊盘。使用特殊设计的吸拾工具将熔点为183℃、直径为30mil(0．75mm)的焊料球62／36／2Sn／Pb／Ag或63／37／Sn／Pb放置在焊盘上，在传统的回流焊炉内进行回流焊接，最高加工温度不能够超过230℃。接着使用CFC无机清洗剂对基片实行离心清洗，以去除残留在封装体上的焊料和纤维颗粒，其后是打标、分离、最终检查、测试和包装入库。上述是引线键合型PBGA的封装工艺过程。
2、FC-CBGA的封装工艺流程
① 陶瓷基板
FC-CBGA的基板是多层陶瓷基板，它的制作是相当困难的。因为基板的布线密度高、间距窄、通孔也多，以及基板的共面性要求较高等。它的主要过程是：先将多层陶瓷片高温共烧成多层陶瓷金属化基片，再在基片上制作多层金属布线，然后进行电镀等。在CBGA的组装中，基板与芯片、PCB板的CTE失配是造成CBGA产品失效的主要因素。要改善这一情况，除采用CCGA结构外，还可使用另外一种陶瓷基板--HITCE陶瓷基板。
②封装工艺流程
圆片凸点的制备呻圆片切割呻芯片倒装及回流焊-)底部填充呻导热脂、密封焊料的分配+封盖斗装配焊料球-)回流焊斗打标+分离呻最终检查测试包装。
3、引线键合TBGA的封装工艺流程
①TBGA载带
TBGA的载带通常是由聚酰亚胺材料制成的。 在制作时，先在载带的两面进行覆铜，然后镀镍和镀金，接着冲通孔和通孔金属化及制作出图形。因为在这种引线键合TBGA中，封装热沉又是封装的加固体，也是管壳的芯腔基底，因此在封装前先要使用压敏粘结剂将载带粘结在热沉上。
②封装工艺流程
工艺流程的步骤的顺序为：圆片减薄→圆片切割→芯片粘结→清洗→引线键合→等离子清洗→液态密封剂灌封→装配焊料球→回流焊→表面打标→分离→最终检查→测试→包装

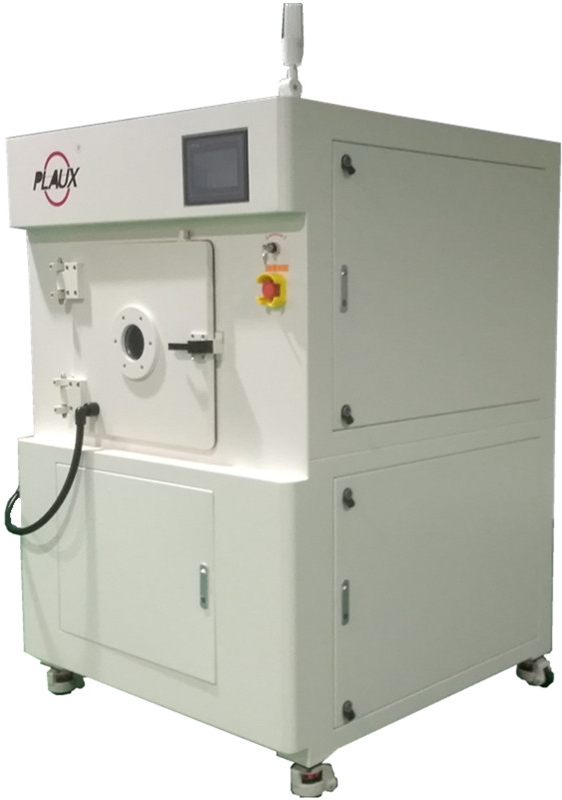

昆山普乐斯电子14年专注于等离子表面处理工艺研究，专业的等离子清洗机设备生产厂家，在等离子清洗机、大气低温等离子表面处理系统、大气常压等离子清洗机设备、真空等离子清洗机等等设备都有多年生产经验；如果你有等离子表面处理的需求，欢迎联系普乐斯，在线客服或者拨打全国服务热线400-816-9009，普乐斯随时为你服务哦！
