硅光技术和共封装光学（CPO）是实现更高集成度、更低功耗光模块的重要路径。然而，硅光芯片的波导结构、异质集成界面以及高密度封装工艺，带来了传统清洗和键合方法难以克服的问题。等离子技术在这些环节中发挥着独特作用。
解决的具体问题
1. 硅光芯片波导与耦合区的微结构污染问题
问题表现：硅光芯片中的光波导、光栅耦合器、高深宽比沟槽等微结构，在光刻、刻蚀后容易残留光刻胶、聚酰亚胺或纳米颗粒。这些残留物会造成光传输损耗增大、耦合效率下降，严重时导致器件失效。

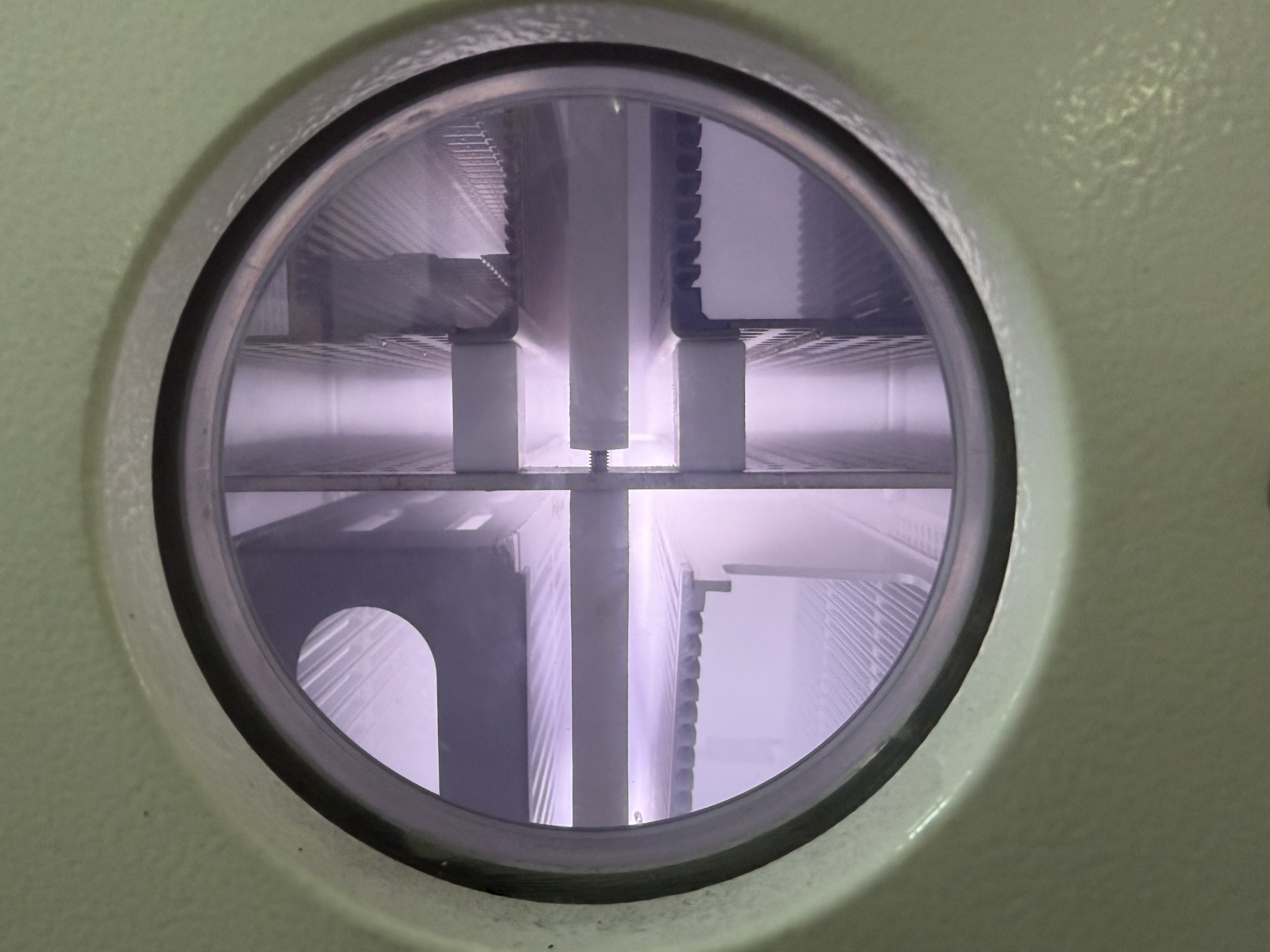

等离子如何解决：低温等离子体通过自由基反应，在低损伤条件下去除微结构表面的有机残留，同时可对波导侧壁和耦合面进行轻微刻蚀，优化光传输界面。
2. 异质集成（III-V/Si）的低温键合难题
问题表现：将III-V族激光器（如InP）键合到硅光芯片上时，传统高温键合工艺（超过300℃）会产生热应力，导致芯片翘曲、界面开裂或性能漂移。
等离子如何解决：等离子体活化键合技术可在较低温度下实现晶圆级键合。通过在键合表面引入活性悬挂键，大幅降低所需键合温度，避免热应力损伤。
3. 硅光芯片端面耦合器的封装反射问题
问题表现：硅光芯片端面与光纤阵列耦合时，端面不够光滑或存在污染物，会产生光反射，引入噪声和信号劣化。
等离子如何解决：利用等离子刻蚀技术对端面进行精确处理，可获得低反射、高光洁度的耦合界面，改善光耦合质量。
在硅光与CPO的集成制造中，等离子技术针对微结构清洁、低温异质键合和端面耦合优化等关键工艺难题，提供了可行的工程化解决方案。
