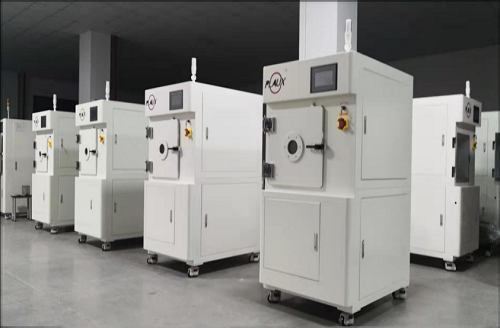

表面聚合：从气相单体到固态材料界面功能层

清洗与刻蚀是对材料表面的“减法”艺术，那么等离子体聚合则更近乎一场在分子层面进行的“微观建造艺术”。它直接以有机气相单体为“砖石”，通过等离子体的“能量催化”，在物体表面“搭建”出结构独特、功能强大的聚合物薄膜，开启了表面功能化的全新维度。

一、 从气相到固相

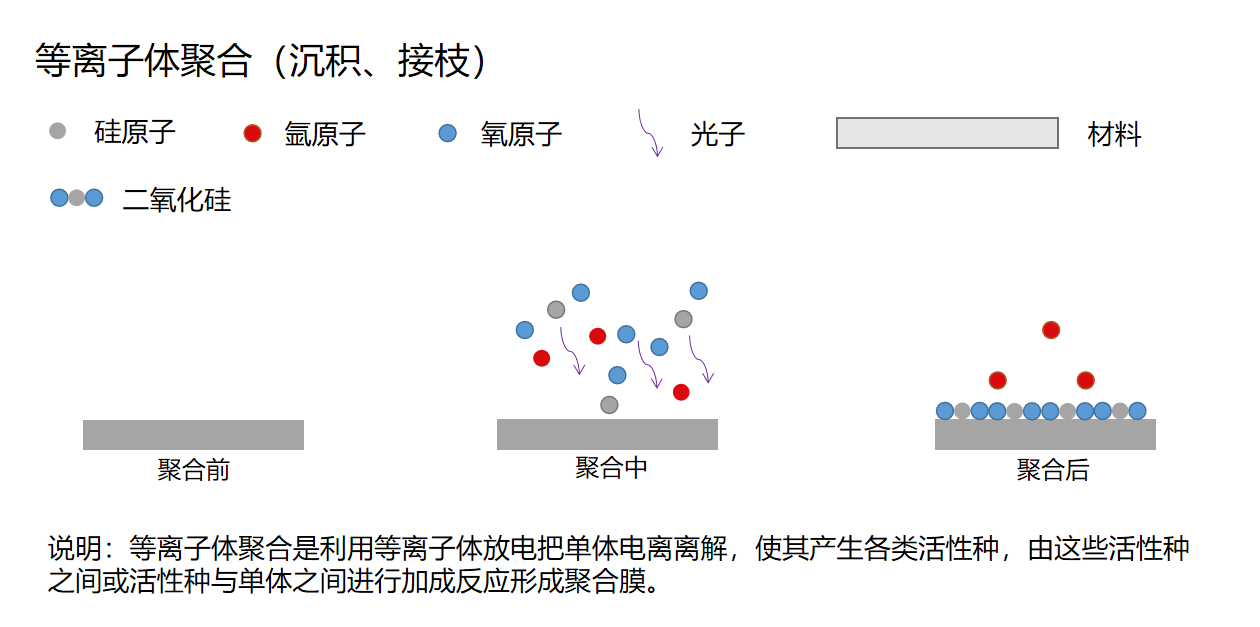

能量来源：传统聚合依赖引发剂和热能；PP依靠等离子体中高能电子的碰撞来激活单体分子，产生大量自由基引发反应。

过程特性：这是一个非平衡态的过程，能打破传统化学的限制，让本来不易聚合的单体（如甲烷、苯）发生反应，生成结构高度交联、无规的非传统聚合物薄膜。

产物优势：生成的薄膜高度交联、致密、无针孔，与基材结合力强，且热稳定性和化学稳定性极佳。其厚度和化学结构可通过功率、气压、气体流速等参数在纳米级进行精确调控。

二、满足特定需求的功能表面

三、 典型案例分析

电子器件的“绝缘铠甲”——纳米级介质层

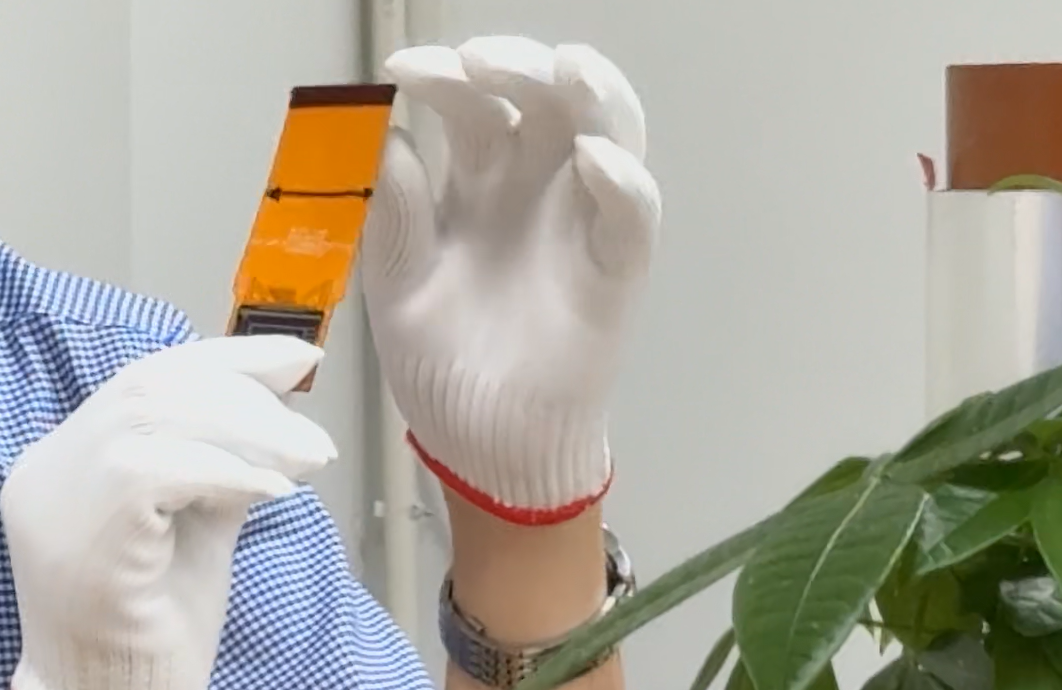

在先进半导体封装和柔性电子领域，器件结构日益微小复杂，需要极薄、致密、无缺陷的绝缘层来防止漏电和短路。

痛点：传统的旋涂、热氧化等方法在三维结构上覆盖性差，易产生针孔，且厚度难以精确控制到纳米级。

解决方案：使用HMDSO（六甲基二硅氧烷） 等单体进行等离子体聚合，可在低温下于硅晶圆、柔性PI基板甚至纳米线表面，共形沉积一层超薄（可达几十纳米）、无针孔、绝缘性能优异的薄膜。

等离子体聚合更像是一种为材料“培育”功能化皮肤的艺术。这层超薄的“皮肤”不仅与材料本体浑然一体，更能对外呈现出设计者所期望的任何特性——无论是疏水、亲水、绝缘还是生物相容。它悄然隐藏在产品之内，却成为了决定其性能上限与未来走向的革命性力量。
