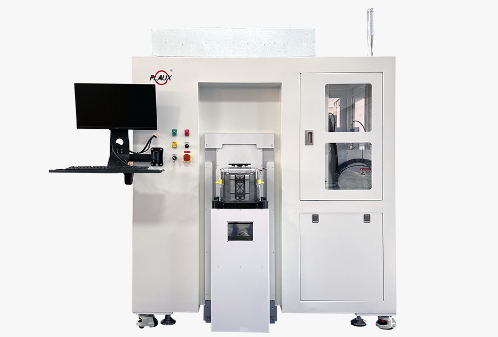

晶圆等离子分为 13.56MHz 射频平行板机型、2.45GHz 无电极微波机型，二者等离子特性、损伤程度、洁净等级差异明显，需根据晶圆制程、器件敏感度选型。
1. 硬件结构与污染风险差异
射频机型腔体内置金属电极，长期放电存在微量金属溅射，普通功率器件、PCB 封装晶圆可使用；微波腔体无任何内置电极，全程无金属杂质析出，适配超薄外延片、植入光电器件、高端医疗芯片等高洁净要求场景。
2. 离子轰击与晶圆损伤控制
射频自偏压 200V 左右，物理轰击强度高，去除残胶、颗粒速度更快，但超薄栅介质、二维薄膜晶圆易出现晶格损伤、漏电升高；微波自偏压仅 5–15V，以化学反应自由基为主，物理轰击极微弱，加工超薄晶圆、SiC/GaN 宽禁带半导体不会破坏表层结构。
3. 处理均匀性与产能表现
射频批量机型载片托盘分层设计，单次可装载数十片晶圆，适合大批量成熟封装、IGBT、消费类芯片量产；微波等离子密度更高，整片 4–8 寸晶圆中心与边缘活化差异极小，适合单晶圆高精度精密刻蚀、实验室芯片研发试样。
4. 工艺适配场景划分

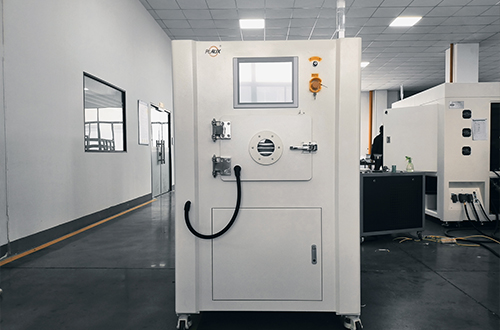

射频晶圆清洗机适用场景
8 寸及以下成熟制程、28nm 以上普通逻辑芯片、存储晶圆量产；
划片后颗粒清洗、厚胶层大面积干法去胶；
QFN、SOP、功率模块常规键合前预处理；
优势：采购、维保成本更低，配件现货充足，适配 24 小时不间断批量生产。
微波晶圆清洗机适用场景
12 寸超薄晶圆、第三代半导体、MEMS 微传感器；
TSV 高深宽比通孔、SU-8 厚胶无损剥离；
光学晶圆、生物芯片、对金属杂质零容忍高端器件；
优势：低温低损伤、无电极污染，成品良率更高，缺陷报废大幅减少。
5. 车间配套与投入成本
射频设备对无尘车间配套要求常规，普通通风即可运行；微波磁控管、波导为专用精密部件，整机造价更高，车间温湿度、防尘管控标准更严苛。
选型总结：大批量常规封装、追求降本增效选用射频晶圆等离子；先进制程、超薄敏感器件、超高洁净需求，优先微波无电极等离子清洗机。
