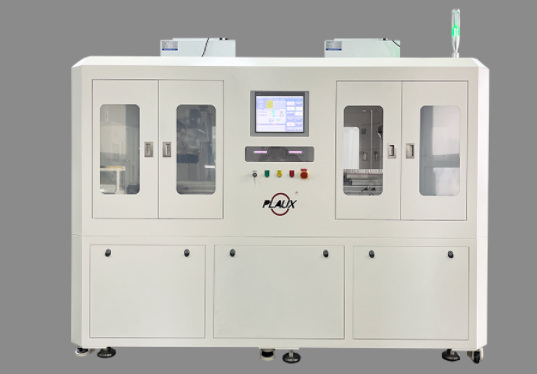

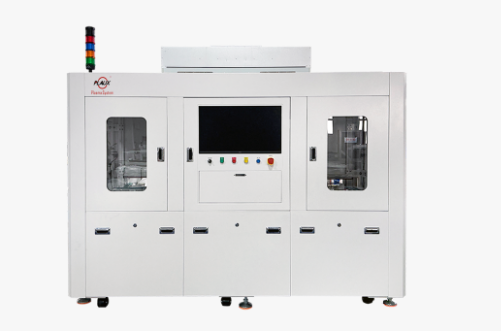

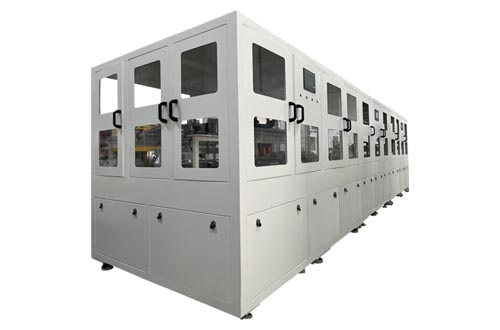

在线自动化微波等离子清洗机，是面向半导体先进封装、精密微电子、医疗光学器件打造的连续式真空干式等离子处理设备，区别于传统 13.56MHz 射频在线机型，采用 2.45GHz 工业标准微波源激发等离子，腔体内部无金属放电电极，搭配全自动轨道输送系统，可无缝对接晶圆载带、引线框架、PCB 软板流水线，实现 24 小时不间断无人化精密清洗活化，是高端精密产线专用预处理设备。


一、核心工作原理

设备通过磁控管产生 2.45GHz 高频微波能量，经波导耦合送入密闭真空谐振腔体，在低压动态真空环境下电离氩气、氧气、氢氩混合气、CF₄等工艺气体，生成高密度低自偏压等离子体。
  1. 化学反应为主：微波自偏压仅 5–15V，离子物理轰击极微弱，依靠大量高活性自由基完成有机污染物分解、金属氧化层还原、表面官能团接枝；
  2. 无溅射污染：腔体内无内置金属电极，不会产生金属离子溅射，杜绝晶圆、敏感器件金属杂质污染；
  3. 全域均匀电离：谐振腔电场分布均匀，整片工件中心、边缘、微孔缝隙等离子浓度无明显差值，处理一致性远超射频设备。

整套自动化流程闭环：上游流水线自动进料→伺服轨道匀速送入真空腔体→动态真空维持 + 微波起辉处理→工艺完成自动出料→对接下道键合 / 塑封 / 涂布工序，全程无需人工干预。


二、整机五大自动化核心模块

全自动轨道输送模组
采用伺服精密传动轨道，轨道间距可数控调节，兼容 4/6/8 寸晶圆托盘、带状引线框架、超薄 FPC 软板；配备光纤缺料检测、防卡料缓冲机构、静电消除装置，走料速度 0–1200mm/min 无级可调，支持左进右出、同侧进出两种产线布局，可直接接驳机械手、移栽机、卷对卷放卷机构。
微波等离子激发谐振腔体
腔体采用镜面抛光 316L 不锈钢一体成型，无析出、耐腐蚀；内置专利微波谐振耦合结构，能量耦合效率 70%–90%，远高于射频 30%–50%；独立分区微波源设计，大面积腔体全域等离子密度均衡，单批次工件处理效果偏差≤±2%；腔体配备多重安全联锁、电磁屏蔽防护，规避微波泄漏风险。
高精度动态真空与气路系统
干泵 + 分子泵组合快速抽真空，动态平衡真空度稳定可控；多路数字质量流量计，精准配比多种工艺气体，流量精度 ±0.1sccm；配套尾气中和过滤装置，适配千级、万级无尘车间环保排放要求；气体管路全不锈钢密封，无渗漏、无杂质析出。
智能工控自动化控制系统
10 寸工业触控屏，中英文双语操作，可存储上百套产品工艺配方，一键切换；实时监控微波功率、真空度、气体流量、输送速度、腔体温度；支持 MODBUS、OPC UA 通讯协议，完整对接工厂 MES 系统，每批次生产参数自动存储、导出、溯源；具备断料待机、过温、真空异常、微波故障自动报警停机保护功能。
辅助洁净配套模组

选配 HEPA 洁净回填气、腔体自动吹扫、视觉定位扫码、不良品分流机构；处理完成工件洁净氮气吹扫，避免粉尘二次附着，完全满足半导体、医疗高洁净生产标准。


三、设备基础运行流程

来料自动输送入腔 → 腔体自动闭合密封 → 动态真空抽至工艺区间 → 通入配比工艺气体 → 微波起辉连续处理 → 停止微波、切断气源 → 洁净氮气回填破真空 → 轨道自动出料流入下道工序，全程自动化闭环，无人工中转污染。
