很多封测企业长期使用传统离线射频等离子设备，存在人工成本高、批次良率波动大、超薄晶圆损伤、金属溅射漏电等长期隐性损耗。国内头部第三代半导体功率器件厂商，针对 8 寸 SiC/GaN 晶圆、IGBT 引线框架全自动封装产线，全面替换老旧离线设备，引入轨道式在线自动化微波等离子清洗机，整套产线实现全流程无人化预处理，落地后各项生产数据改善显著，本篇分享真实量产改造全流程与量化收益。
一、改造前原有产线核心痛点
采用离线射频腔体等离子，每条封装线配置 2 名操作工人工上下料、摆放晶圆 / 框架，人工年支出超 18 万元；人工摆放偏移，工件局部过处理 / 处理不足，批次良率波动大；
射频金属电极长期放电产生金属溅射杂质，功率芯片 HTRB 高温反向偏压测试漏电不良率高达 0.32%，每月报废晶圆、框架损耗超 16 万元；
射频自偏压高、离子轰击强度大，超薄外延 SiC 晶圆表层易出现晶格损伤，高端车载芯片无法达标；
离线设备单次抽真空、取放料耗时久，预处理工序成为整条产线产能瓶颈，设备综合利用率仅 68%。二、在线自动化微波等离子改造方案落地

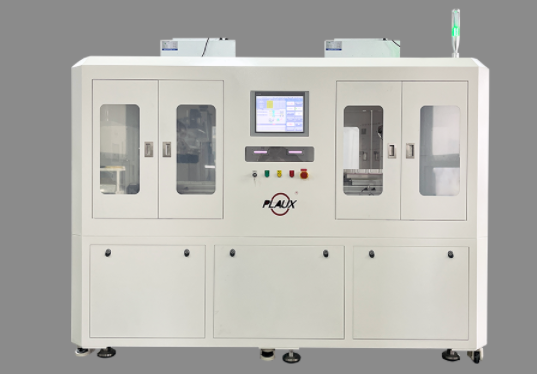

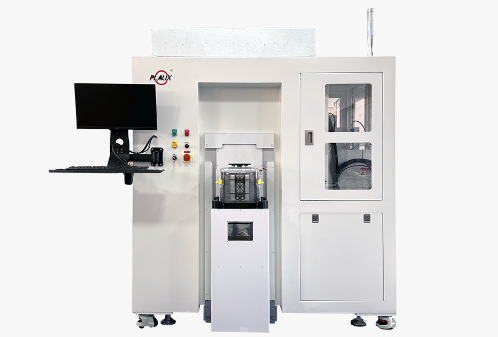

设备选型：定制双通道轨道式在线微波等离子，兼容 8 寸晶圆托盘与连续带状引线框架，伺服输送速度 0–1200mm/min 无级可调；
核心硬件配置：2.45GHz 固态微波源、无电极谐振腔体、多路高精度 MFC 气路、动态平衡真空机组、10 寸工业总控屏，支持 MES 全数据对接；
产线布局：嵌入划片后、键合前自动化流水线，自动进料、连续真空微波处理、自动出料对接键合机，全程无需人工介入；
配套工艺：氩氢混合气焊盘去氧化、氧气等离子去除切割有机残留，双工艺程序一键自动切换，适配晶圆、框架两类产品轮换生产。
三、上线后量化改善数据（量产实测）
人工成本清零：取消 2 名专职上下料操作工，单条产线每年节约人工薪酬、管理费用近 20 万元；
报废损耗大幅降低：金属溅射导致的漏电不良率从 0.32% 降至 0.05%，超薄晶圆晶格损伤不良彻底消除，每年减少芯片报废损耗超 190 万元；
产能瓶颈彻底打通：微波等离子密度是射频机型 3–5 倍，同等处理效果工序时长缩短 40%，设备综合 OEE 提升至 89%，单日芯片处理产能提升 32%；
产品可靠性大幅提升：金线键合剪切力均值从 36gf 提升至 53gf，拉力标准差从 14gf 降至 4.8gf，冷热冲击、高温老化一次性通过率 100%，顺利通过车载客户严苛可靠性审核；
运维成本下降：无电极结构无电极耗材更换需求，年度配件、维保支出降低 42%。
