AI 算力驱动 800G、1.6T、CPO 共封装光模块大批量投产，很多厂商面临投产即高不良困境：初始耦合光功率达标，经过高低温、湿热、长期老化测试后批量失效，反复调试胶水、点胶轨迹、固化参数仍无改善。核心根源并非胶水、设备精度，而是肉眼不可见的表面微观污染物与低表面能界面，等离子干式清洗从源头根除五大行业高频不良。
不良一：金线 / 铝线键合拉力不足、虚焊脱键、高速信号劣化
故障表现：键合拉力离散度大，冷热冲击后金球脱落，高速传输眼图畸变、接触电阻漂移。
底层诱因：芯片 Au/Al 焊盘、基板铜垫存在有机油污、助焊剂残留、薄层氧化膜，隔离金属键合界面，金球仅物理贴合无冶金结合。
等离子解决方案
采用 Ar+H₂还原性混合气体低温等离子，温和剥离表面氧化层，氧气同步分解有机物；处理后焊盘洁净无杂质，金线键合拉力均值提升 30%-50%，脱键失效率从 8% 降至 0.4% 以内，高速信号传输稳定性大幅提升。
标准工序：晶圆 / 芯片解划片→等离子清洗→固晶→键合。
不良二：透镜耦合老化微位移、光功率骤降、耦合良率低
故障表现：有源 / 无源耦合调试完成后，85℃/85% RH 老化 200 小时光功率下跌 1dB 以上，透镜出现微小偏移，大批量返工报废。
底层诱因：透镜粘接面、PCB 耦合位残留脱模剂、微量油脂，基材表面能低，UV 胶水无法形成化学键结合，温度循环产生热应力分层、滑移。
等离子解决方案
氧气等离子全域活化耦合区域，表面能提升至 70 达因以上，水滴角≤40°，UV 胶完全润湿无缩边、无隐形气泡；胶水固化后粘接强度提升数倍，热循环透镜位移不良下降 92%，耦合良率稳定 95% 以上。
标准工序：打线完成→等离子清洗→透镜耦合点胶固化。
不良三：封装漏气、水汽侵入、腔体内部腐蚀光路
故障表现：气密测试不合格，长期户外 / 机房使用模组内部起雾、光路金属镀层腐蚀，回波损耗恶化。
底层诱因：金属壳体、密封槽、陶瓷基板表面油污、氧化层阻隔密封环氧胶，界面产生微小缝隙，水汽缓慢渗入腔体。
等离子解决方案

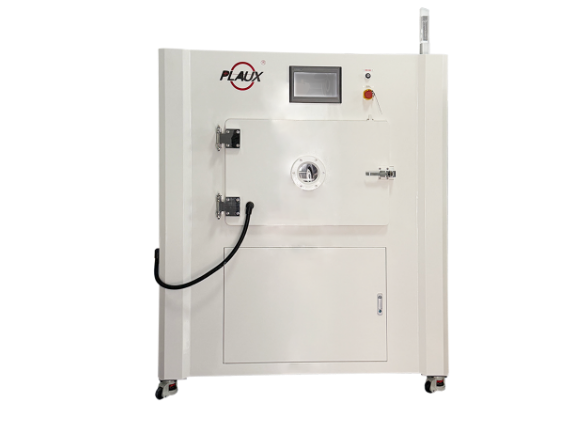

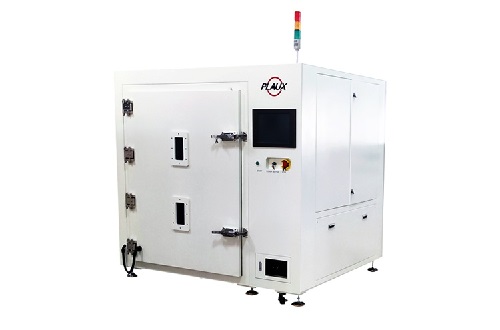

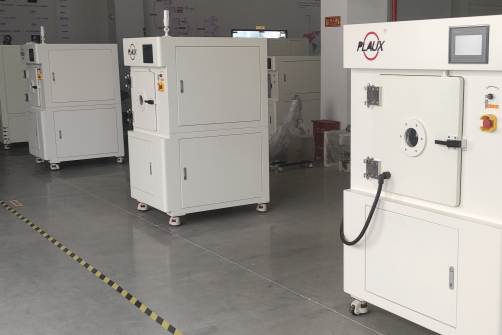

批量真空等离子同步清除壳体油污与氧化，活化密封粘接面，密封胶与基材无缝结合，模组气密性一次性通过率接近 100%，杜绝长期水汽侵入风险。
不良四：CPO / 硅光芯片插入损耗高、耦合效率低
故障表现：硅光波导、TSV 通孔、微凸点残留光刻胶残渣、颗粒粉尘，光信号传输损耗超标，耦合效率不达标，高端算力模块无法交付。
底层诱因：湿法清洗无法深入高深宽比微孔、波导沟槽，残留聚合物杂质遮挡光路、增加信号损耗。
等离子解决方案
低压 ICP 氧氟混合等离子，深入微米级微结构刻蚀去除残胶与颗粒，全程低温无损伤光敏波导；插入损耗降低 0.5-1.5dB，耦合效率提升 10% 左右，CPO 封装良率从 76% 提升至 93%。
不良五：陶瓷插芯、FA 光纤阵列对接损耗超标
故障表现：光纤端面研磨后存在抛光粉残留，对接插入损耗波动大，插拔多次性能衰减。
底层诱因：微米级研磨粉尘藏于插芯端面、V 槽缝隙，常规吹扫无法彻底清除。
等离子解决方案

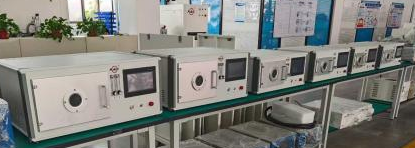

真空批量等离子无死角清洁光纤阵列、陶瓷插芯，剥离端面所有亚微米粉尘，光纤对接损耗一致性显著提升，大幅降低光学性能返工率。
行业工艺配套补充
等离子活化具备时效性，处理完成 30 分钟内必须完成点胶、键合、耦合工序，避免表面能回弹；量产建议配套全自动水滴角测试仪抽检，数据存档满足通信客户严苛品质审核。
如果你工厂正面临耦合良率低、老化批量失效、气密测试不合格等难题，我们可上门工艺调试，针对 TO/COB/Box/CPO 不同封装定制等离子工艺方案，微波低损伤机型适配高端高速光芯片、光学透镜，一站式降低报废损耗，有工艺难题随时沟通！
