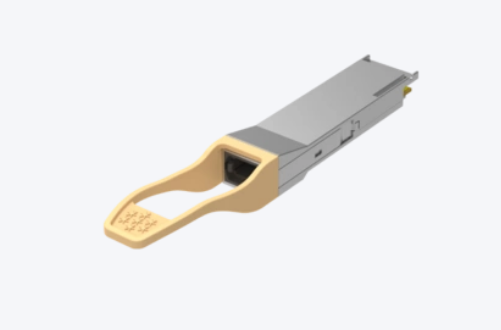

COB 是 400G/800G 高速光模块主流封装方案，集成 VCSEL 阵列芯片、PCB 高速载板、FA 光纤阵列、微型透镜、LCP 支架，耦合虚焊、光纤移位、芯片脱晶、分层是产线高频报废缺陷，全部与工件表面微观污染、界面活性不足直接相关，等离子分部件精准处理，彻底解决各类表面工艺隐患。
一、PCB 高速载板面残胶、助焊剂残留，焊接空洞、耦合胶水分层
表面问题根源
PCB 钻孔、阻焊工艺残留树脂胶渣，SMT 工序残留助焊剂油污；焊盘锡膏浸润差，产生大量焊接空洞；透镜耦合区域表面惰性强，UV 胶长期受热分层滑移。
等离子处理工艺
氧气等离子氧化分解板面有机残渣，清除焊盘微量杂质，同步活化耦合粘接区域，提升胶水界面附着力。
实际改善效果
SMT 焊接空洞不良大幅减少，透镜长期老化无位移，回波损耗指标长期稳定无漂移。
二、FA 光纤阵列 V 槽藏粉尘，光纤粘接不牢、耦合角度偏移
表面问题根源
光纤研磨产生大量陶瓷微粉，堆积在狭小 V 槽缝隙内，酒精擦拭、压缩空气吹扫无法彻底清除；胶水无法贴合光纤侧面，震动、高温工况下光纤移位，光路插入损耗超标。
等离子处理工艺
真空密闭环境下等离子粒子渗透微米级 V 槽内部，剥离深层亚微米粉尘，同步活化槽体粘接面。
实际改善效果
光纤阵列耦合角度偏差控制在 ±0.3°，整批次光路插入损耗一致性显著提升，光学返工率大幅下降。

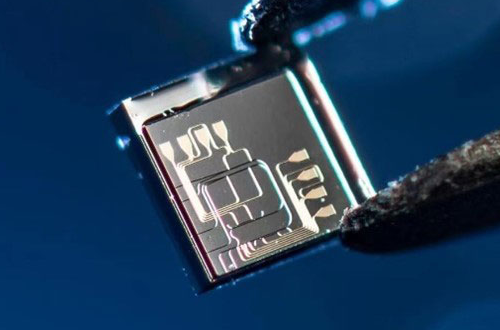

三、VCSEL 阵列芯片粘接分层、大功率工作脱晶、温升过高
表面问题根源
芯片背面、PCB 粘接区域存在有机杂质隔离银胶；大功率工作时界面产生空隙，散热受阻，芯片脱晶、模组温升超标。
等离子处理工艺
先氧气等离子去除芯片、基板有机残留，再氩氢混合气去除焊盘氧化层，让银胶充分浸润芯片底面与基板。
实际改善效果
芯片粘接剪切强度提升 35%，大功率连续工作温升降低 5~8℃，无脱晶、散热失效问题。
四、FPC 排线金手指氧化，高速信号闪断、阻抗漂移
表面问题根源
FPC 金手指长期存放生成薄层氧化膜，COF 绑定后接触不稳定，800G 高速信号传输出现闪断、眼图畸变。
等离子处理工艺
低功率氩氢等离子温和还原去除氧化层，不会磨损超薄镀金层；搭配氧气清除保护膜有机析出物。
实际改善效果
绑定接触电阻稳定，高速信号传输无波动，整机高低温测试无信号失效。
COB 产线标准配套工艺
量产黄金流程：USC 干式超声波除尘除固体粉尘 → 微波等离子清洗活化 → 水滴角抽样检测 → 30 分钟内完成耦合、键合工序，避免活化时效回弹。
