COB 是当前 400G/800G 主流高速光模块封装方案，VCSEL 阵列芯片直接贴装在 PCB 高速载板，集成 FA 光纤阵列、微型透镜、FPC 排线。整条产线有多处不可省略的等离子预处理节点，直接决定耦合良率与长期老化可靠性。
COB 标准简化工艺流程
PCB 载板 SMT 贴片 → 等离子清洗① → VCSEL/TIA 芯片固晶 → 固化 → 等离子清洗② → 引线键合 → FA 光纤阵列预处理 → 等离子清洗③ → 透镜耦合、光纤阵列点胶 → LCP 支架组装 → 等离子清洗④ → 整体灌封 / 密封 → 光学性能、老化测试
工位①：PCB 载板 SMT 之后、芯片固晶前
处理对象：PCB 高速载板芯片贴装区域、焊盘污染物：SMT 助焊剂残留、阻焊树脂残渣、板面微量油污工艺目标：清除有机杂质，提升银胶铺展能力，防止大功率工作下芯片脱晶、散热空洞、温升超标。
工位②：芯片固化完成、金线键合前（核心工位）
处理对象：光芯片电极焊盘、PCB 键合焊盘污染物：划片残留有机物、焊盘氧化层
工艺目标：氩氢等离子温和去氧化，保证金线稳定冶金结合，减少虚焊、高速信号阻抗漂移、眼图畸变。
工位③：FA 光纤阵列、透镜耦合点胶前
处理对象：FA 光纤阵列 V 槽、微型透镜、耦合区域 PCB 板面污染物：光纤研磨陶瓷粉尘、镜片表面纳米油污工艺目标：等离子深入狭小 V 槽清除亚微米粉尘；活化粘接界面，UV 耦合胶充分浸润，避免冷热循环光纤移位、透镜滑移，稳定光路回波损耗。
工位④：外壳、支架密封灌封前等离子活化
处理对象：LCP 透镜支架、塑胶密封件、壳体粘接区域污染物：注塑脱模剂、组装过程吸附杂质工艺目标：提升惰性塑胶表面能，密封胶无缩边，杜绝模组漏光、水汽侵入造成光路失效。
COB 量产工艺方案建议

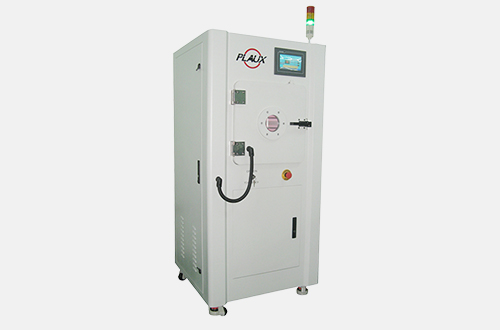

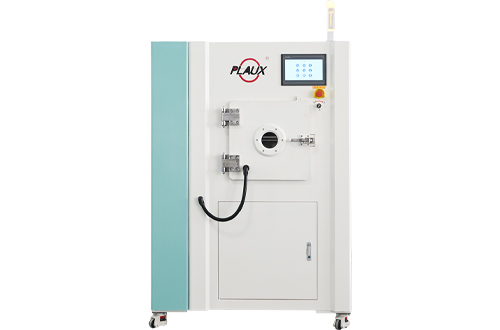

高端 800G COB 全自动产线优选在线自动化微波等离子清洗机；推荐标准配套流程：USC 干式超声波除尘 → 微波等离子清洗 → 水滴角抽检，形成品质闭环管控。
总结

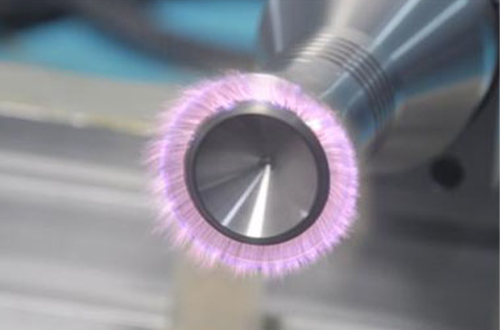

COB 产线耦合良率波动、光纤移位、芯片脱晶等问题，合理规划等离子工位即可显著改善。可根据产线自动化布局定制轨道式在线等离子设备，免费寄样测试工艺效果，欢迎各大高速光模块封装厂对接！
