光学薄膜对洁净度、低损伤要求极高。薄膜生产过程残留脱模剂、低分子析出物、纳米微尘，会导致蒸镀、磁控溅射镀膜出现针孔、色斑、膜层易剥离。酒精擦拭、电晕处理容易产生静电灼伤、薄膜水印，等离子干式精密清洗活化成为高端光学膜量产标配。
一、适用光学薄膜基材清单
偏光片基膜、TAC 薄膜
工序：表面清洗、蒸镀防指纹膜、保护层贴合前
痛点：表面低分子析出造成镀膜不均、贴合气泡
工艺效果：氧气等离子去除表面有机析出物，均匀活化，提升涂层与基材结合力，不损伤透光性能。
光学 PET 基膜、硬化膜基材
应用：AR/AG 防眩光膜、车载显示光学膜、触控面板薄膜
痛点：硬化层、AF 疏水镀膜脱落，出现彩虹纹、局部漏镀
效果：纳米级洁净，消除界面隔离层，镀膜均匀无针孔。
离型膜（PET 离型膜、氟素离型膜）
应用：光学胶、FPC、晶圆切割保护膜
痛点：离型力不稳定、硅胶涂层涂布不均
效果：清除薄膜表面油污与低分子物质，让硅涂层涂布均匀，稳定离型力区间。
复合光学膜：增亮膜、扩散膜、遮光膜基材
痛点：微结构表面涂层浸润差、颗粒缺陷
效果：温和等离子活化，不破坏表面微结构，提升功能性涂层附着力。
超薄光学 PI 透明薄膜（柔性 OLED）
痛点：极易受热变形，高能量处理造成黄变
方案：选用低温微波等离子，低自偏压、低热负荷，兼顾洁净与薄膜防护。
三、光学薄膜工艺红线
禁止大功率长时间处理，避免薄膜氧化黄变；产线建议搭配洁净氮气回填，处理后隔绝粉尘二次污染；高端光学产线优先无电极微波等离子。
总结

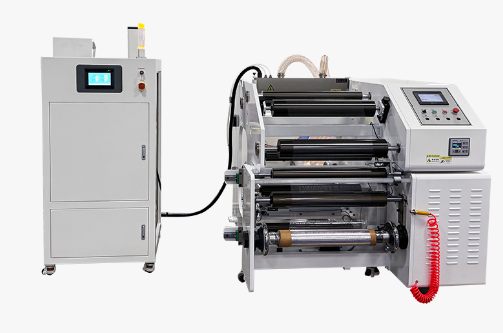

光学薄膜镀膜色斑、脱落、针孔等良率难题，等离子预处理是成熟解决方案。可提供卷对卷等离子设备，适配各类光学卷材连续生产，免费试样验证效果！
