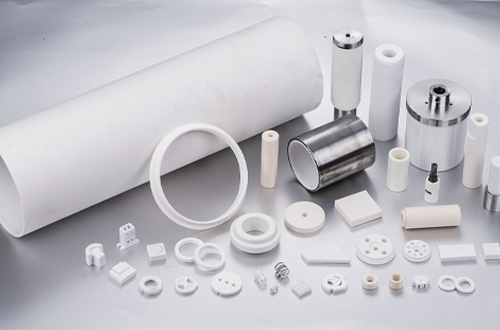

电子精密陶瓷、氧化铝陶瓷、氧化锆陶瓷、陶瓷基座、陶瓷插芯广泛应用于光通信、半导体、智能家居、精密电子领域。陶瓷产品硬度高、耐高温、绝缘性好，但表面致密光滑、附着力极差，烧结后容易残留粉尘、釉粉、微观颗粒，导致后续粘接、镀膜、金属化工艺频繁不良。
传统水洗、擦拭无法清除微孔、缝隙残留，等离子干式超净处理，成为精密陶瓷深加工的标准工艺。
一、陶瓷表面超净除残
陶瓷烧结、打磨、抛光后，表面和微孔内部会残留陶瓷微粉、釉质粉尘、油污杂质。等离子粒子渗透性强，可深入微细孔隙彻底清洁，杜绝粉尘残留导致的镀膜针孔、粘接空洞问题。
二、陶瓷表面活化，解决粘接脱胶
陶瓷表面能极低，胶水难以浸润附着，长期使用容易脱胶、松动。等离子微观粗化+活化改性，在不改变陶瓷硬度与精度的前提下，大幅提升UV胶、环氧胶、密封胶附着力，粘接牢固、耐老化、不脱层。
三、陶瓷金属化前置处理
陶瓷镀铜、镀金、金属化镀层前，等离子清洗可提升镀层结合力，防止镀层起皮、脱落、氧化，保证陶瓷电路、陶瓷基座导电稳定、阻值均匀。
四、精密陶瓷零损伤加工
等离子全程低温干式处理，无机械摩擦、无腐蚀、不磨损陶瓷精密尺寸，完美适配高精度电子陶瓷、光通信陶瓷件量产需求。
总结
等离子工艺解决了精密陶瓷清洁难、粘接难、镀膜难的行业痛点，有效提升陶瓷器件的精密性、稳定性与使用寿命。
