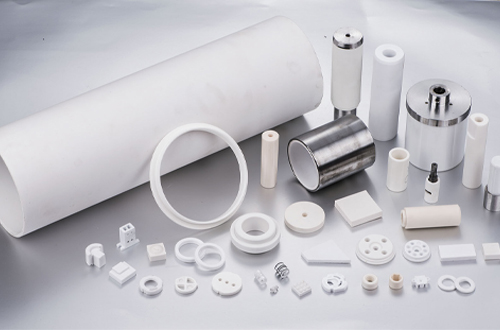

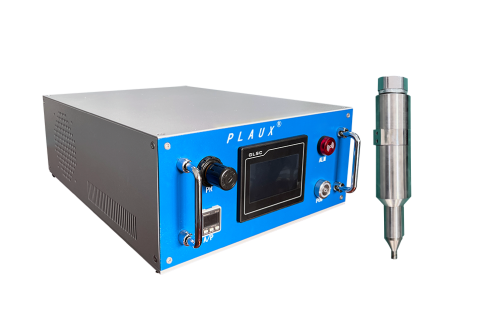

氧化铝、氧化锆、氮化铝精密电子陶瓷，广泛用于光模块陶瓷插芯、半导体封装基座、射频滤波器、真空绝缘组件、传感器外壳。陶瓷材质致密光滑、表面能极低，烧结后孔隙藏污纳垢，长期困扰加工厂镀膜起皮、点胶脱层、金属化镀层脱落等问题，等离子表面改性是精密陶瓷深加工的标准化解决方案。
1. 陶瓷微孔、盲孔无死角超净除残

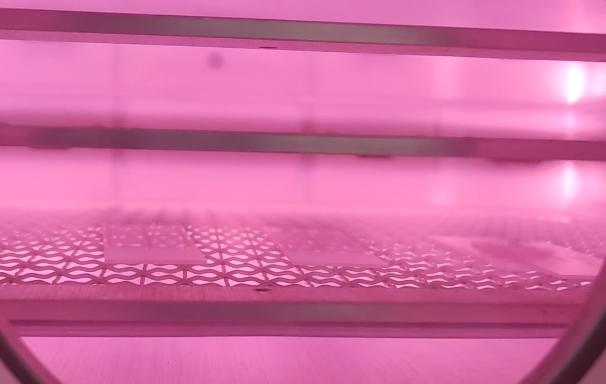

陶瓷在研磨、切割、烧结过程中，微米级孔洞、边角缝隙会滞留釉粉、粉尘、脱模油脂。超声波水洗只能处理平面污渍，等离子高能粒子可以深入微观孔隙，物理轰击剥离杂质并随真空泵排出，腔体无任何水渍残留，杜绝后续镀膜出现针孔、气泡、断路不良。光通信 FA 光纤阵列、陶瓷套筒耦合精度之所以能稳定达标，等离子前置清洗起到决定性作用。
2. 陶瓷表面活化，彻底解决难粘难题
陶瓷本身属于惰性无机材料，环氧胶、UV 密封胶浸润性极差，粘接后冷热循环极易开裂。等离子在陶瓷表层制造纳米级微观凹凸结构，同时引入极性活性基团，胶水完全铺展渗透，粘接拉力提升数倍，可通过高低温循环、湿热老化可靠性测试，多用于传感器壳体封装、真空腔体密封件组装。
3. 陶瓷金属化、镀金属层前预处理
陶瓷镀镍、镀金、镀铜工艺对基底洁净度要求极高，微量污染物都会导致镀层附着力不足、起皮脱落。等离子清洗彻底活化基材表面，让金属镀层结合牢固，保证陶瓷电路板导电均匀、阻值稳定，大量应用于第三代半导体功率器件封装陶瓷基板。
4. 工艺安全性适配高精度陶瓷件
等离子全程低温干式加工，无酸碱腐蚀、无机械打磨损耗，不会破坏陶瓷外观尺寸、高光镜面与精密纹路，适合大批量自动化在线生产，有效降低高端陶瓷元器件报废率。
总结
随着光模块、算力 CPO、半导体先进封装扩产，精密电子陶瓷需求量持续上涨，配套等离子表面处理属于竞争小、技术门槛高的细分蓝海，附加值远高于普通塑胶活化业务。
