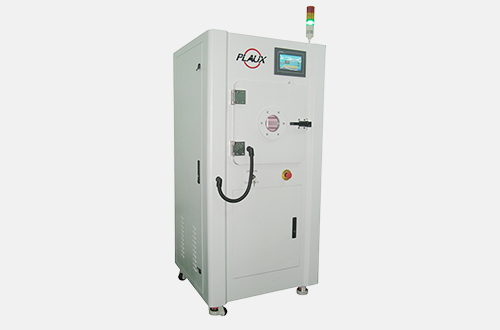

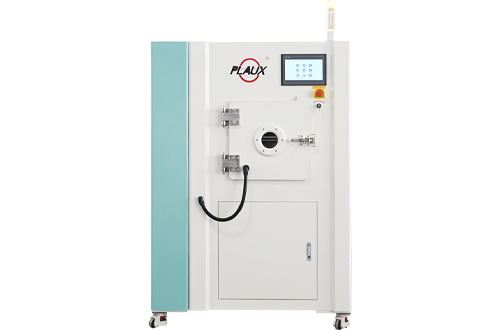

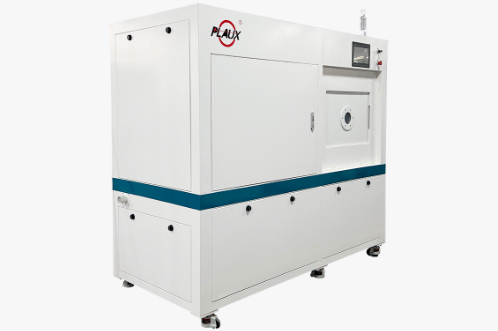

随着摩尔定律逼近物理极限，Chiplet芯粒技术、2.5D中介层封装、3D堆叠封装成为半导体产业突破性能瓶颈、实现算力升级的核心路径。先进封装结构更密集、线路更精细、堆叠层数更多、界面结合更复杂，对表面洁净度、界面稳定性、微孔填充精度提出了前所未有的严苛要求。传统湿法工艺已完全无法适配先进制程，等离子表面处理成为高端先进封装不可或缺的标准制程。
1、Chiplet芯粒微凸点超净除残
Chiplet多芯粒异构集成工艺中，芯粒微凸点间距极小、结构精密，倒装焊接过程残留的微量助焊剂、有机残留物，极易导致微焊点虚焊、短路、接触不良。传统清洗容易损伤精密凸点结构，且清洗不彻底。等离子干式清洗可精准去除微焊点纳米级残留，不损伤微小凸点形貌，保证多芯粒对接精度与焊接可靠性。
2、2.5D/3D堆叠界面活化，杜绝层间失效
2.5D、3D堆叠封装需要多层晶圆、中介层、载板精准键合堆叠，层间界面洁净度直接决定整体器件稳定性。任何微量污染都会造成层间结合空洞、分层、热阻变大、信号传输异常。等离子活化可实现全域超净处理，提升层间贴合度与结合强度，降低堆叠失效风险，提升高端芯片长期可靠性。
3、TSV微孔高深宽比结构清洗
硅通孔TSV是3D堆叠的核心互联结构，微孔孔径微小、深度大、深宽比极高。传统湿法清洗受表面张力限制，液体无法完全浸润微孔，容易残留杂质、水渍，造成后续镀铜空洞、线路断路。等离子气态粒子可无死角渗透微孔内部，彻底清除刻蚀残渣、光刻胶残留、有机杂质，保证微孔内壁洁净均匀，为金属沉积、电镀、填充提供完美基底。
4、提升底部填充与膜层附着力
先进封装高密度结构对底部填充胶、绝缘膜、防护涂层的附着性能要求极高。等离子改性提升表面活性，让胶体、膜层均匀附着、紧密结合，抵抗高温、高压、冷热循环应力，避免高端算力芯片、AI芯片、服务器芯片出现层间剥离、填充缺陷。
结语
先进封装的技术壁垒，越来越集中在微观界面工艺层面。等离子表面处理凭借高精度、低损伤、全域均匀、干式可控的优势，成为Chiplet与3D堆叠封装量产落地的关键支撑工艺，助力国产高端封装产业快速突破。
