在半导体精密制造中，“残留”是芯片良率与可靠性的头号隐形杀手。无论是前道晶圆制程，还是后道封装测试，只要表面存在微量离子污染、有机物残留、水渍析出，都可能导致芯片漏电、界面分层、焊接虚焊、长期老化失效。长期以来，行业依赖湿法药水清洗、溶剂浸泡、纯水冲洗、超声波清洗，但随着制程精度进入纳米级、封装密度持续提升，传统湿法工艺的短板彻底暴露，已经无法满足高端半导体的生产标准。
传统湿法工艺最大痛点，就是无法彻底干净，且极易产生二次污染。酸碱药水清洗容易造成基材腐蚀、金属层氧化、薄膜损伤；纯水冲洗后干燥不均，极易残留水印、水渍、微白点；溶剂清洗会残留微量有机析出物，在后续高温回流、封装固化、功率循环过程中缓慢释放，造成界面剥离、电气参数漂移、器件性能衰减。同时湿法工艺产生大量废水、废液、化学危废，无尘车间运维难度大、环保成本高、制程风险不可控。

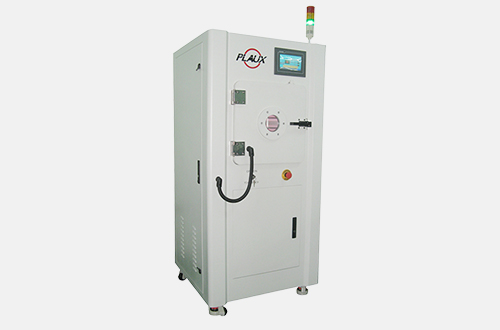

低温等离子表面处理，采用全干式、无药水、无水分物理+化学复合工艺，从根本上解决半导体残留污染难题，成为高端晶圆、先进封装、车规芯片量产的标配工艺。整个处理过程在真空密闭腔体中完成，仅依靠高纯工艺气体电离产生高能离子、活性自由基，对产品表面进行精密清洗与改性，全程不接触任何液态化学品、无需水洗、无需烘干。
针对芯片表面的光刻胶残胶、刻蚀聚合物、切割液残留、助焊剂余渍、微量油污、碳氢污染物，等离子可以将其彻底氧化分解为二氧化碳、水蒸气等气态物质，通过真空系统完全抽离，真正实现零残留、零析出、零二次污染。杜绝了传统工艺最常见的水渍不良、离子残留、化学析出、表面氧化等品质缺陷。
对于半导体行业而言，“干净”不是视觉上的干净，而是分子级、纳米级的绝对洁净。尤其车规级芯片、工控功率器件、高精密传感芯片，对表面离子污染、有机残留要求近乎严苛，任何微量残留都可能导致产品无法通过AEC-Q100、高低温老化、湿热可靠性测试。等离子干式工艺完美契合无尘车间GMP管控标准，无废液排放、无污染风险、制程更绿色、品质更稳定，大幅提升半导体产品的可靠性与合格率。
结语
半导体高端制造的核心门槛，是微观洁净度的竞争。摆脱化学药水依赖、杜绝残留隐患，等离子干式精密工艺，为纳米级制程、高可靠芯片量产筑牢底层品质基础。
