新能源车、光伏储能、工业变频、高压快充领域全面普及碳化硅（SiC）、氮化镓（GaN）第三代半导体功率器件，相较于传统硅基IGBT，第三代器件具备耐高温、高压、高频、低损耗的核心优势，但同时对焊接界面致密性、散热均匀性、封装稳定性提出更为严苛的车规级、工业级标准。功率模块长期高频高温工作，一旦焊接界面存在微小空洞、润湿不良、分层缝隙，就会出现局部过热、热阻漂移、功率衰减、器件击穿烧毁等致命失效。
功率模块核心载体DBC陶瓷覆铜板、AMB陶瓷基板，是决定器件散热与结构稳定的关键基材。基板在裁切、蚀刻、研磨、冲压成型过程中，表面会不可避免残留微量切削油、脱模剂、抛光粉尘，同时铜层表面极易生成超薄氧化层。这类微观缺陷会直接导致焊锡铺展不均匀、润湿面积不足、焊接空洞率偏高。传统溶剂擦拭、超声波清洗只能去除表面浮尘，无法清除纳米级氧化层与顽固有机残留，无法从根本上改善可焊性，高温工况下依然存在分层脱焊、散热恶化隐患。

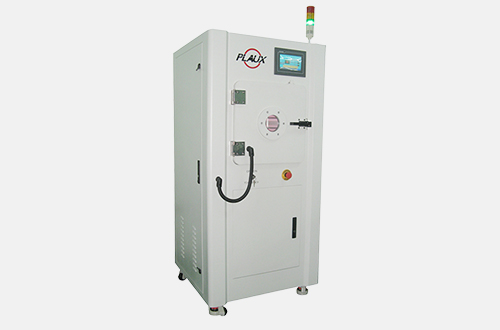

低温真空等离子工艺专为第三代半导体精密封装设计，采用低轰击、低温无损制程，不会损伤陶瓷绝缘层与铜箔基材。通过气体配比优化，可同步实现有机污染物彻底清洗、金属氧化层温和还原、基材表面活化改性三重效果：彻底剥离基板表面油污、粉尘、抛光残留，还原洁净铜层界面，同时提升陶瓷与金属层表面活性，让高温焊料、纳米银烧结浆料铺展更均匀、浸润更充分。
优化后的焊接界面，空洞率大幅降低，焊接层致密均匀，芯片与基板贴合更紧密，热量传导路径更顺畅，有效降低模块整体热阻，避免长期工作局部积热、温度漂移问题。同时界面结合强度大幅提升，耐功率循环、耐高低温冲击能力显著增强，杜绝高温老化后的分层、脱层、开裂失效。
落地应用价值
多家车规功率半导体企业导入等离子预处理工艺后，SiC/GaN模块焊接良品率显著提升，热阻参数一致性大幅优化，功率循环寿命提升数个等级，顺利通过HTRB、HTOL、双85湿热、高低温冲击等全套车规可靠性测试。整套干式工艺无药水、无废液、无基材损伤，适配无尘车间自动化量产，助力国产第三代功率器件实现高端进口替代。
结语
功率器件的寿命上限，由焊接界面品质决定。等离子精密表面处理，从微观层面优化陶瓷基板焊接性能，筑牢第三代半导体高压、高温、高可靠量产基础。
