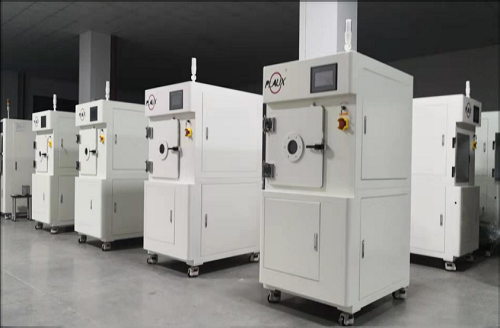

在高速光模块的封装制造中，芯片表面的污染物、氧化层和有机残留是导致粘接不牢、键合失效的常见原因。传统湿法清洗存在二次污染风险，机械擦拭则可能损伤精密芯片。低温等离子处理技术提供了一种干式、无损的解决方案。
一、解决的具体问题
1. 芯片/PD固晶前的表面污染问题
问题表现：光芯片或探测器表面残留抛光粉、有机物或自然氧化层，导致银胶或绝缘胶铺展不均，芯片粘接强度不足，甚至在后道工序中出现移位。

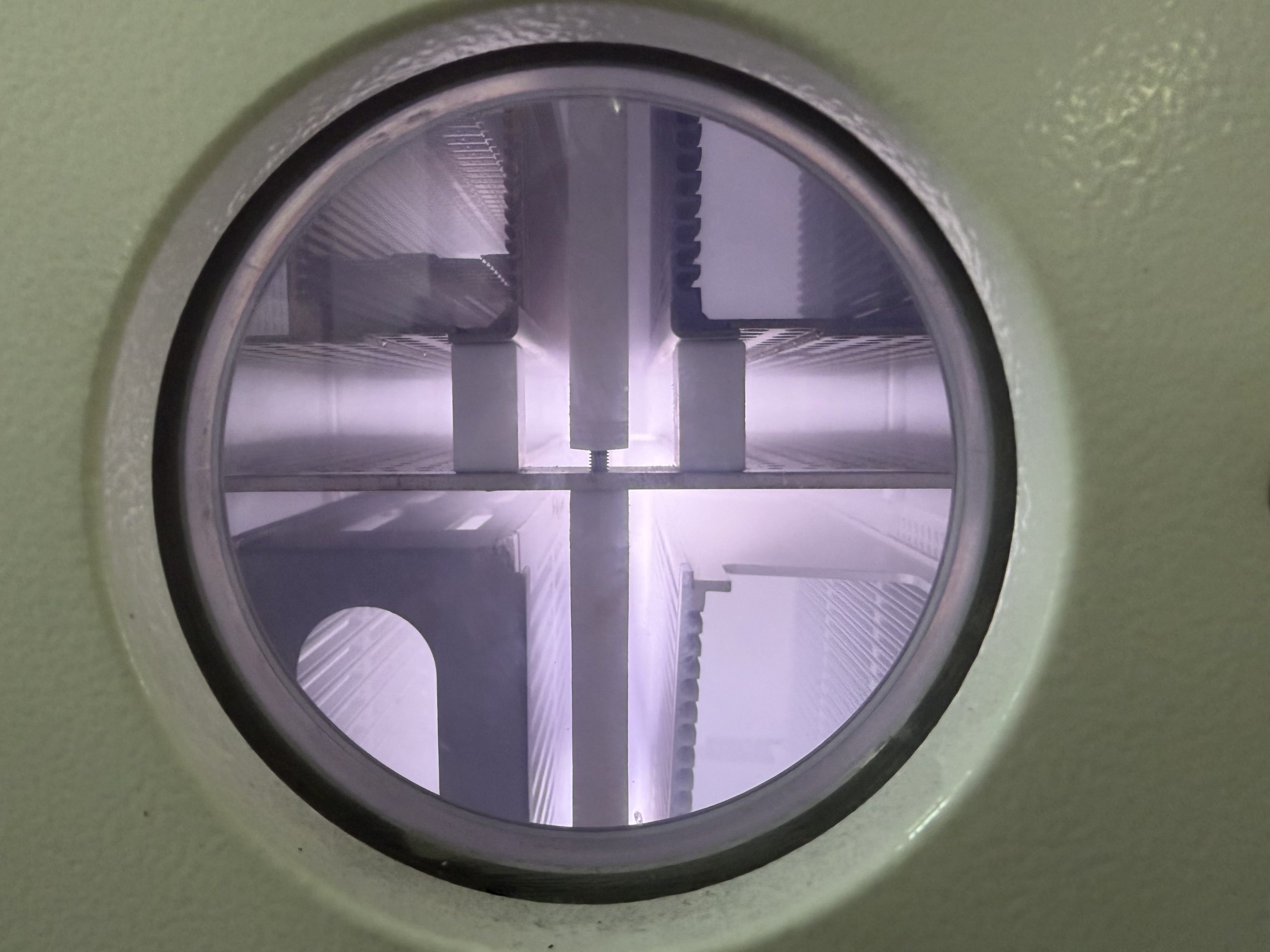

等离子如何解决：通过等离子体的物理轰击与化学反应协同作用，在真空环境中去除纳米级有机残留和氧化层，同时活化芯片表面，使胶水能够均匀铺展、充分浸润。
2. 金线/铝线键合时的焊盘污染问题
问题表现：焊盘表面的氧化物、油污或助焊剂残留，造成金线键合拉力不足、虚焊或脱落，严重影响模块的电气连接可靠性。
等离子如何解决：等离子处理可彻底清除焊盘表面的氧化层与有机污染物，恢复金属表面的洁净状态，为键合提供良好的界面条件。
3. 热敏感器件的表面处理难题
问题表现：光芯片对温度敏感，传统高温烘烤或化学清洗容易造成性能劣化。
等离子如何解决：低温等离子工艺可在不升高器件温度的前提下完成表面清洁与活化，避免热损伤。
二、结论
低温等离子处理针对光模块芯片封装中的粘接不良、键合虚焊等常见问题，提供了非接触、无残留、低温安全的解决方案。
