当下 PCB 产业朝着高密度、高频化、轻薄化、高可靠性方向快速发展，传统湿法清洗、化学处理工艺，已难以应对微孔清洁、惰性材料粘接、精密焊盘连接等难题。等离子表面处理凭借干式环保、低温无损、作用精准等特性，贯穿电路板全生产流程，成为高端 PCB 量产的核心配套工艺。
等离子依靠物理轰击 + 化学反应双重作用，既能纳米级剥离胶渣、粉尘、氧化层与有机残留，又可打断材料表面惰性分子键，引入极性基团提升表面能，强化油墨、胶水、焊料的附着力。全程温度低于 60℃，不会损伤板材与线路，同时无废水、危废产生，契合绿色生产要求。
在 PCB 各核心工序中，等离子工艺落地场景十分广泛：
针对HDI 板、高层数板，可高效完成激光钻孔后的微孔除胶渣，深入深孔死角清除碳化残留，杜绝沉铜空洞、孔铜脱落问题，大幅提升线路导通稳定性。

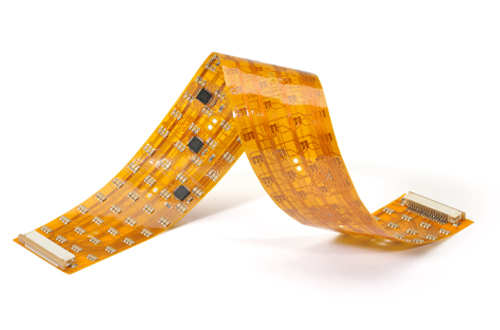

面对FPC 柔性板、刚挠结合板，专门对 PI 等惰性基材做表面活化，有效改善覆盖膜、印刷油墨的附着效果，板材反复弯折也不易分层、脱漆，适配各类超薄柔性线路板生产。
对于 5G 通信所用PTFE 高频板，等离子可破除材料表面强惰性，去除氟化物，解决沉铜脱落、阻焊掉油痛点，让产品顺利通过高低温冲击测试。
在外层阻焊工序前，等离子能彻底清除铜面油污与氧化层，从源头减少绿油起泡、脱落等不良；SMT 贴片环节中，可快速清洁 BGA、QFP 等精密焊盘，去除助焊剂残留与微氧化，显著降低虚焊概率，提升焊接良率。此外，多层板压合、IC 载板封装等工序，也可借助等离子预处理，增强层间结合力与塑封可靠性。

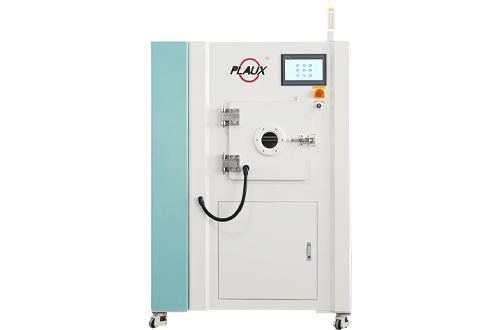

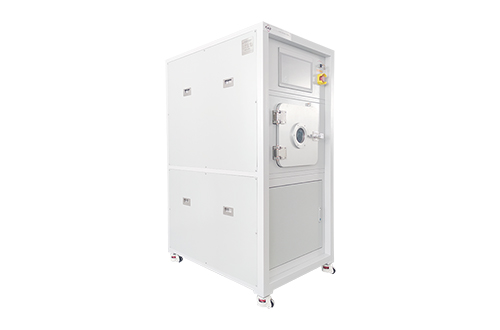

设备方面主要分为两大类：真空等离子设备处理均匀、渗透力强，主打微孔除胶、深度活化、特种板材改性；常压在线等离子设备可直接对接自动化产线，效率更高，适合阻焊、SMT 等连续化量产工位。
如今在汽车电子、AI 算力、通信技术的驱动下，高端 PCB 需求持续攀升。等离子表面处理技术不断发挥工艺优势，帮助企业提升产品良率、简化产线、控制综合成本，也将伴随行业升级，持续成为 PCB 高品质制造的重要保障。
