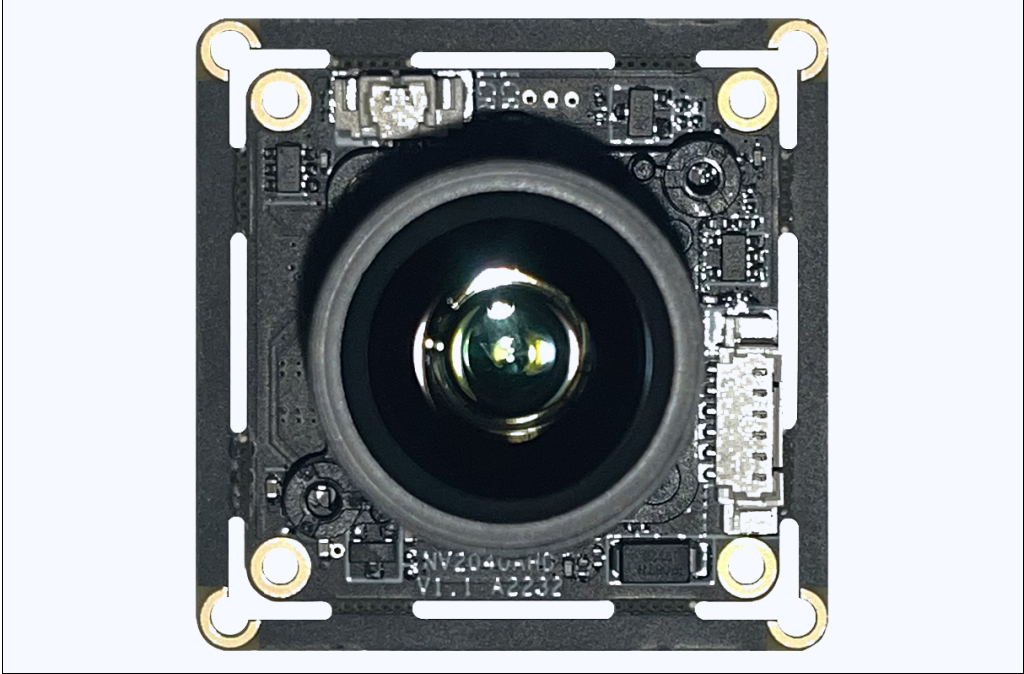

大量摄像头模组厂商在可靠性测试阶段遭遇共性问题：模组完成组装初期良率正常，经过高低温冲击、湿热老化测试后，出现镜头与支架脱胶、滤光片贴合气泡、密封胶体开裂、镜筒渗水起雾。很多工程师第一时间怀疑胶水品质、点胶轨迹、固化参数，反复调试却收效甚微。
真正核心诱因：LCP/PBT 支架、光学玻璃表面存在一层肉眼看不见的有机污染膜，同时塑料基材表面能偏低，胶水无法形成有效化学键合。
一、三大典型不良底层原因
注塑脱模剂残留
VCM 支架、镜筒、遮光罩注塑成型后，表面附着一层脱模剂碳氢化合物，隔离胶水与基材。胶水仅仅是物理贴合，经过温度循环后极易出现界面剥离。
基材本身表面惰性强
LCP、PBT 等耐高温工程塑料分子结构稳定，表面能低，UV 胶、环氧胶在表面容易出现缩边、润湿不全，形成隐形微小缝隙。
光学配件表面有机污染物
镜头、IR 滤光片在转运过程吸附油脂、VOC 挥发物，贴合时产生微小气泡，长期使用慢慢扩大，最终造成进水、杂光、成像故障。二、等离子处理如何从根源解决不良
氧化分解有机污染物
氧气等离子中的高能自由基，可将脱模剂、油污、有机挥发物分解成气态小分子并抽离，实现纳米级洁净，消除隔离层。
表面活化提升表面能
等离子轰击在材料表面生成羟基、羧基极性基团，惰性塑料由难粘变为易粘。胶水可以充分铺展浸润，形成稳定化学键结合。处理前后直观变化：水滴角显著下降，胶水不再缩边，粘接剪切强度提升 30%~60%。
三、不同零配件工艺实操要点
VCM 支架（LCP/PBT）
优先氧等离子活化；在线自动化产线可选用常压等离子；高端车载模组推荐真空等离子，整面活化均匀。处理工位固定在 AA 调焦、点胶工序前端。
光学镜头、IR 滤光片
禁止大功率长时间处理！选用低功率温和等离子，优先微波无电极机型，防止损伤表面光学镀膜；只处理粘接边缘区域，避开有效光学透光区。
金属支架、压环
氩氧混合工艺，同时除油污与薄层氧化，兼顾洁净与活化。四、工艺配套建议
先除尘、后等离子：USC 干式超声波去除微米粉尘，再等离子清除有机污染物，两道工序搭配良率最优；
把控工序间隔时间：等离子活化具备时效性，尽量处理完成 30 分钟内完成点胶贴合，避免表面能回落；
区分机型：手机小型模组优先真空微波等离子；大批量塑胶结构件流水线可选在线常压等离子。
总结
胶水失效，很多时候不是胶水不行，而是基材表面状态不达标。等离子表面活化改造材料界面特性，是低成本提升摄像头模组长期可靠性、通过严苛老化测试的标准化方案。
