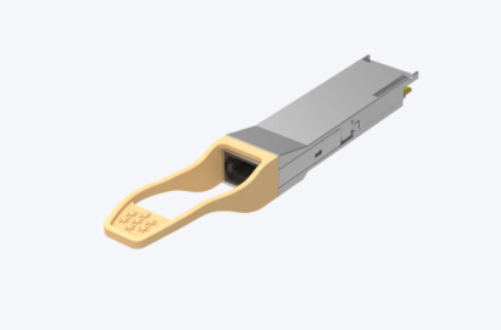

等离子表面处理在光模块行业主要集中在芯片封装、光学元件、光纤连接、PCB / 结构件四大环节，贯穿 TO/Box/COB/ 硅光等主流封装，是 800G/1.6T 高速模块良率与可靠性的关键工艺。

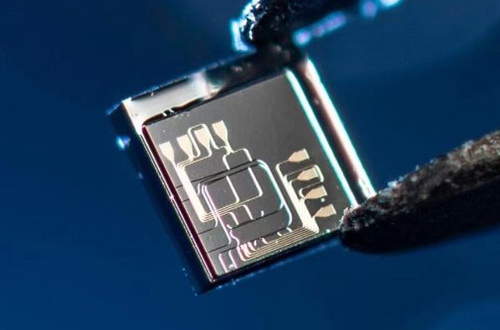

一、光芯片与焊盘：固晶 / 键合前清洗活化（核心应用）
场景：VCSEL/DFB/EML 激光器、PD 探测器、硅光芯片固晶、金线 / 铝线键合前。
污染物：表面氧化层、光刻胶残留、抛光粉、有机油污、助焊剂残留。
作用：
真空等离子（Ar/O₂/H₂）纳米级清洁，不损伤光敏面与微结构；
活化表面，提升银胶 / 绝缘胶浸润性，芯片粘接强度提升 30%+；
焊盘去氧化，金线键合拉力提升 30%+，虚焊 / 脱落失效率降低 50%。
设备：真空等离子清洗机（13.56MHz 射频 / 微波）。
二、TOSA/ROSA 与光学元件：镀膜 / 点胶 / 耦合前处理
场景：透镜、棱镜、滤光片、玻璃基板、TO 管帽 / 管座、TOSA/ROSA 壳体与支架。
痛点：镀膜附着力差、膜层脱落 / 针孔；UV 胶粘接不牢，老化后光功率漂移、光路微位移。
作用：
清除光学面亚微米粉尘 / 油污，降低插入损耗、稳定回波损耗；
提升镀膜 / UV 胶附着力，杜绝高低温脱胶、开裂、进水起雾；
COB 封装中 VCSEL - 透镜耦合、光纤阵列 FA 对准前处理，耦合良率提升、一致性改善。
气体：O₂（清洁活化）、Ar（物理轰击）。
三、光纤连接器与陶瓷插芯：端面 / 内孔精密清洗
场景：SC/LC/MPO/MTP 陶瓷插芯、光纤端面、光纤阵列 FA、跳线接头。
污染物：研磨后抛光粉、微粉尘、指纹油污、涂层残留。
问题：对接后插入损耗大、回波损耗不稳定、端面易二次污染。
作用：
等离子深度清洁内孔与端面，去除亚微米级杂质；
适度活化，减少后续污染附着，提升对接精度与信号稳定性。
设备：真空等离子（批量）/ 常压等离子（在线）。
四、光模块 PCB 与结构件：阻焊 / 贴装 / 密封前处理
场景：高速光模块 PCB（金手指、焊盘、阻焊区）、外壳、屏蔽罩、底座、密封胶槽。
作用：
焊盘 / 金手指去氧化、除油污，提升 SMT 贴装与焊接可靠性；
阻焊前活化，增强绿油附着力、防止起泡；
壳体 / 密封槽清洁活化，提升密封胶粘接强度、杜绝漏气。
优势：低温（＜60℃）干式处理，不损伤高频板材与超薄线路。
五、硅光 / CPO 与高速封装：微结构清洁与低温键合
场景：硅光芯片波导、光栅耦合器、高深宽比沟槽；III-V 族激光器与硅光异质集成。
作用：
温和去除光刻胶 / 聚酰亚胺残留，降低光损耗、提升耦合效率；
低温活化（＜100℃），适配 III-V/Si 低温键合，避免热应力翘曲 / 开裂。
六、传统工艺对比（光模块场景）
湿法清洗：易残留、二次污染，损伤光敏面 / 微结构，废液处理成本高。
机械擦拭：纤维残留、易刮伤光学面，一致性差。
等离子处理：干式无残留、原子级精密清洁、低温无损、活化 + 清洁二合一，适配 800G/1.6T 高速模块量产。
七、典型工艺参数（光模块常用）
芯片 / 焊盘键合前：Ar:H₂=8:2，5–10Pa，300–500W，1–2min。
光学元件 / 插芯：O₂:Ar=7:3，5–15Pa，400–600W，2–5min。
PCB / 结构件：纯 O₂，10–20Pa，500–700W，2–4min。
