随着800G、1.6T高速光模块及AI算力产业爆发，CPO共封装光学技术成为下一代高速互连的核心方案。CPO高度集成硅光芯片、光学耦合结构、2.5D异构封装、高速基板与密封模组，制程精度、洁净度、可靠性要求远超传统光模块。而等离子表面处理凭借低温无损、纳米级清洁、表面活化改性的优势，已成为CPO量产不可或缺的标配工艺。
一、硅光芯片 / 光器件晶圆制程应用
硅光波导、光栅耦合器、微环谐振腔等光学微结构极其精密，传统湿法清洗易腐蚀侧壁、残留药液，造成光损耗升高、耦合效率下降。
CPO芯片制程统一采用低温真空等离子工艺：
通过O₂+Ar混合气体化学氧化+物理轰击，温和去除光刻胶残留、纳米颗粒与有机杂质，不损伤光学微结构，有效降低插入损耗、提升芯片耦合良率。
在芯片固晶、金线键合前，采用Ar+H₂还原型等离子，可清除焊盘、芯片电极的轻微氧化层，大幅提升银胶浸润性、芯片粘接强度与键合拉力，解决虚焊、脱层、粘接空洞等可靠性问题。
二、2.5D中介层与微凸点异构封装应用
CPO依托2.5D中介层、TSV通孔、RDL重布线、Cu Pillar微凸点实现高密度异构集成，结构微小、洁净要求极高。
针对TSV深孔、RDL布线沟槽，使用低压O₂+Ar等离子，可深入微孔去除电镀残留、光刻残渣，避免孔内堵塞、线路电阻异常。
针对微凸点倒装焊，采用氢氩等离子还原铜柱表面氧化层，提升焊料润湿性，减少倒装焊点空洞与接触不良。
在硅光与III-V激光器低温混合键合工序中，纯O₂等离子活化可大幅提升界面表面能，降低键合温度，杜绝芯片翘曲、开裂、分层问题，保障异构封装稳定性。
三、光纤阵列FA与光学耦合组件应用
光路耦合是决定CPO光损耗、长期稳定性的关键。光纤V槽、光纤端面、陶瓷插芯、透镜、滤光片在加工后极易残留抛光粉、粉尘与油污，导致插损偏高、光路漂移。
通过真空O₂+Ar等离子批量处理，可实现端面、内孔、V槽死角的纳米级清洁，有效降低插入损耗、提升回波稳定性。
透镜、隔离器等光学元件UV点胶、镀膜前，采用纯氧等离子活化，可彻底改善玻璃表面惰性，提升胶体附着力，解决高低温循环后的脱胶、光路偏移、光功率漂移等量产痛点。
四、高速PCB与载板、底部填充制程应用
CPO高速基板、金手指、BGA焊盘在SMT前存在氧化、助焊剂残留，容易引发虚焊、接触电阻偏大、高频信号衰减等问题。
量产流水线采用常压等离子在线处理，适配高速自动化生产；高精度样板采用真空氧气等离子，可稳定提升板面达因值，优化可焊性。
芯片倒装Underfill底部填充前，等离子活化能提升基板表面浸润性，让底填胶均匀铺展、无气泡空洞，增强散热性能与封装抗老化能力。
五、CPO模组壳体密封粘接应用
CPO模组对气密性、防潮性要求极高。金属底座、密封槽、外壳粘接面存在冲压油污、氧化层，会导致密封胶脱粘、氦检漏气、水汽侵入，长期造成光路污染失效。
通过低温真空O₂等离子处理，可彻底清洁活化粘接界面，显著提升密封胶结合力，保障模组气密性与长期湿热可靠性，满足高端CPO封装严苛测试标准。
六、工艺选型总结

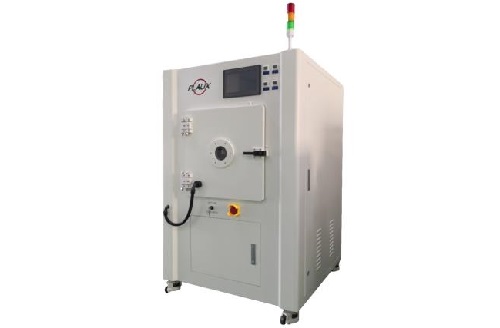

真空等离子：适用于硅光芯片、光学器件、FA光纤、2.5D封装、壳体密封等高精度、3D结构、深孔死角场景，主打低温、精密、均匀、无损伤。

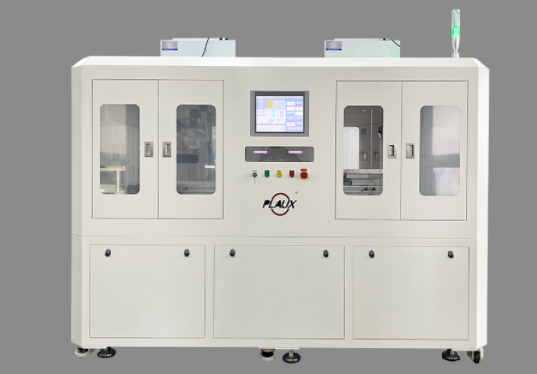

常压等离子：适用于高速PCB、载板平面量产场景，可对接自动化产线，效率高、适合大批量SMT前置处理。
O₂负责清洁活化、Ar负责物理除颗粒、Ar+H₂负责金属去氧化，三种工艺搭配覆盖CPO全流程，是提升良率、降低光损、强化封装可靠性的核心干式工艺。
