CPO 想要落地量产、实现高密度光电共封装，等离子表面处理是全工序刚需标配工艺，没有等离子精密处理，硅光异构集成、高密度键合、光纤无源耦合、腔体密封全都做不稳良率；CPO 行业从实验室走向规模化量产的全过程，也持续拉动等离子设备迭代升级，二者是技术共生、产能同步增长的上下游绑定关系。
一、从 CPO 技术原理看：先天工艺属性离不开等离子
CPO 核心是ASIC 电芯片 + 硅光芯片 + 激光器 + 光纤阵列异构集成在同一中介基板，光电元件间距压缩至微米级、光波导沟槽纳米级精度，传统湿法清洗、酒精擦拭完全不适用：湿法容易积液浸泡光敏波导，造成光路报废；人工清洁精度不够，微量杂质就拉高光损耗。
低温等离子干式处理（≤50℃）可纳米级除污、不伤光学微结构，刚好匹配 CPO 微型化、多材质（硅、铟磷、玻璃、陶瓷、PCB、金属）混合封装的先天特点，成为全链路前置预处理工艺。
二、CPO 全生产五大关键工序，等离子各司其职（落地实操）
1、硅光晶圆前段制程：波导、光栅耦合区除胶微清洁
硅光芯片光刻、干法刻蚀后，光波导、高深宽比光栅沟槽夹缝残留光刻胶、聚酰亚胺纳米残渣，肉眼不可见，但会直接加大插入损耗、拉低光纤耦合效率。
真空氧等离子低温去残胶，同步轻微修整波导侧壁界面，实测可降低光损耗 0.5~1.5dB，耦合效率提升 5%~10%，是硅光晶圆出厂前必备工序，也是 CPO 光学性能打底关键。
2、异质晶圆键合（InP 激光器 + 硅基底）：等离子活化低温键合
CPO 最核心难点：III-V 族铟磷激光器与硅光晶圆异质贴合，传统 300℃以上高温键合会因热膨胀差翘曲开裂。
等离子轰击两种晶圆表面，生成羟基活性键，键合温度降至 200℃以内，消除热应力，实现晶圆级无缝键合，是目前国内 CPO 突破异构集成瓶颈的主流工艺方案。
3、固晶 + 引线键合：焊盘去氧化，杜绝虚焊断路
硅光芯片、ASIC 芯片 Au/Al 焊盘长期存放生成自然氧化层、微量助焊剂残留，金线键合极易虚焊、拉断。
氢氩混合等离子精准去除金属氧化层、有机杂质，焊盘表面活化，键合拉力提升 30%~50%，键合不良报废率直接下降一半，25.6T/51.2T 高端 CPO 交换机生产全工位强制前置等离子处理。
4、光纤阵列 FA 无源耦合：提升 UV 胶附着力，稳固光路
光纤阵列（石英玻璃）贴装耦合硅光端面，两种材料表面能偏低，UV 胶浸润差、固化收缩出现缝隙，高低温循环后光纤偏移、光功率漂移。
等离子活化后材料水滴角从 75° 以上降至 15° 以内，胶水完整填充缝隙，无源耦合良率从 78% 提升至 93% 以上，是 CPO 光引擎量产降本关键一环。
5、底部填充 Underfill + 腔体密封：防分层、保气密
2.5D 封装芯片与基板间隙仅 20~50μm，底填黑胶极易产生气泡空洞；金属壳体、陶瓷底座密封前界面杂质，会造成整机漏气、水汽侵入腐蚀光路。
等离子清洁活化基板与壳体，胶水均匀铺展无空洞，密封粘接强度提升 40%，保障 CPO 整机通过 - 40℃~85℃温循、85RH 湿热可靠性测试。
三、行业发展周期联动：CPO 迭代倒逼等离子技术升级

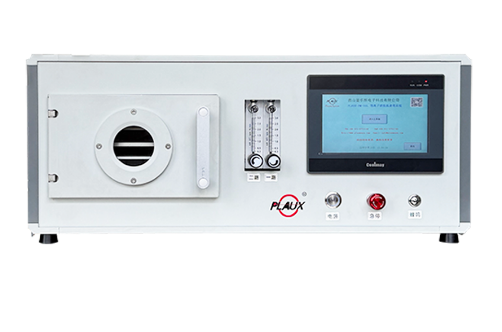

2017-2020 CPO 预研期：仅实验室小批量用小型真空等离子打样，工艺以通用射频机型为主；
2021-2023 样机验证期：细分气体配比（O₂/Ar/H₂混合工艺）成熟，区分光学件专用低温工艺、PCB 常压工艺；

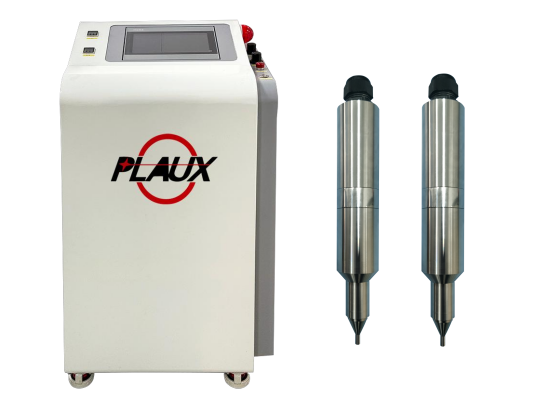

2024-2026 小规模商用期：CPO 产线自动化落地，在线式常压等离子 + 批量真空等离子组成流水线配套，设备厂商针对性开发硅光专用腔体机型；
2027 年后规模化落地：伴随微环 MRM 路线超高集成芯片量产，等离子往微波等离子、超低温精细处理方向迭代，国产等离子设备迎来大批量国产替代窗口期。
四、市场供需关系：CPO 放量直接打开等离子增量市场
现阶段 800G 传统光模块等离子需求平稳，而 CPO 单台交换机集成数十颗光引擎，单设备等离子工序用量是传统插拔光模块的 3~5 倍。
随着博通、英伟达 CPO 交换机逐年批量出货，国内光迅、中际旭创、锐捷等国产厂商扩产 CPO 产线，等离子清洗机迎来持续性订单增长，等离子设备企业成为 CPO 上游明确受益赛道。
五、两条 CPO 技术路线对应不同等离子选型
博通 MZM 马赫曾德尔路线（当前量产主力）：器件尺寸偏大，以批量真空等离子为主，适配大批量成熟量产；
英伟达 MRM 微环路线（下一代高集成）：芯片微结构更精细、光敏性更高，采用微波低温等离子，工艺门槛更高，高端定制机型需求持续上涨。
