在新能源汽车、光伏储能、工业变频领域，IGBT功率模块是电能转换与控制的核心核心器件。随着新能源车企800V高压平台普及、储能设备长效运行标准升级，市场对IGBT模块的散热性能、结构稳定性、使用寿命提出了车规级严苛要求。
但在传统IGBT封装生产中，焊接空洞、引线脱键、灌封分层、湿热漏气四大不良问题始终是量产痛点，不仅拉低产品良率，更会导致模块过热、功率衰减、后期失效，埋下整车电控、储能设备的安全隐患。

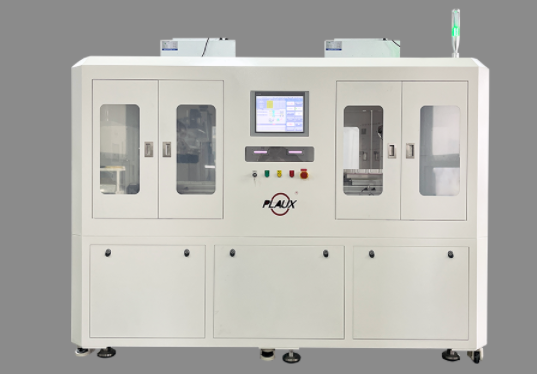

传统超声波清洗、湿法化学清洗，存在药液残留、基材腐蚀、死角清洁不到位等短板，已经无法满足高端新能源IGBT的封装标准。如今，真空等离子表面处理工艺已成为行业标配，通过四道关键工位全覆盖，从源头解决封装核心缺陷，筑牢IGBT模块可靠性壁垒。
一、DBC陶瓷基板预处理：根治焊接空洞，提升散热效率
DBC陶瓷覆铜板是IGBT模块的核心散热载体，氧化铝、氮化铝陶瓷基板的覆铜面，在冲压、裁切、存储过程中，极易附着脱模剂、微量油污、铜氧化层和粉尘杂质。
这些肉眼难以察觉的污染物，是IGBT固晶焊接、银烧结工艺出现空洞的核心诱因。空洞过大会直接阻断热传导路径，导致芯片工作温度异常升高，长期运行出现功率衰减、热击穿烧毁等故障。
通过真空等离子混合气体处理，可实现精准清洁改性：氧气氧化分解各类有机油污，氩气物理轰击去除表面粉尘微粒，氢气还原铜面氧化层。全程低温干式处理，无药液残留、不腐蚀精密铜层，处理后基板表面能大幅提升，焊料、银浆浸润性均匀稳定。
经该工位处理后，IGBT焊接空洞率可严格控制在1%以内，散热一致性大幅提升，完全满足车规、储能大功率模块的散热要求。
二、IGBT芯片固晶前处理：杜绝虚焊，强化芯片贴合度

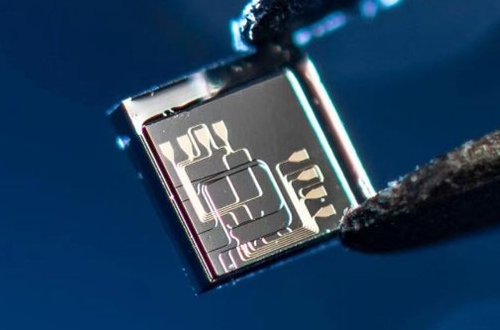

IGBT裸片、FRD续流二极管芯片在晶圆划片、裂片工序后，表面会残留蓝胶残渣、硅粉碎屑、微量油脂。传统清洗方式难以彻底清除微米级杂质，残留在芯片背面，会导致芯片与焊料、银烧结层贴合不紧密，出现局部虚焊、分层问题。
设备工作运行时，虚焊位置会产生严重热阻，造成芯片局部过热，频繁触发过温保护，甚至直接烧毁模块。
真空等离子可在低温无损状态下，彻底剥离芯片表面的微残渣、微颗粒，不会损伤芯片有源功能区。同时活化芯片表面，大幅提升焊接材料的铺展性与贴合力度，让芯片固晶层无缝贴合，从源头规避虚焊、局部过热等量产不良。
三、引线键合前活化：解决脱键虚焊，提升电气稳定性
铝丝、铜带键合是IGBT电气连接的关键工序，也是封装不良的高发工位。IGBT芯片铝焊盘极易在空气中氧化，形成一层致密的氧化铝绝缘薄膜，这层氧化膜会直接导致键合拉力不足、焊点虚接、附着力差。
新能源设备长期处于高低温冲击、高频震动工况下，普通键合焊点极易出现脱丝、开裂、接触电阻变大等问题，最终引发电控故障、设备停机。
行业主流采用氩氢真空等离子工艺，精准还原去除铝焊盘氧化层，彻底清洁键合区域微杂质，同时激活基材表面活性。经过处理的焊点，键合拉力可提升35%以上，焊点均匀饱满、一致性强，可轻松通过-40℃~150℃上千次高低温循环、机械震动测试，彻底解决脱键、虚焊顽疾。
四、灌封塑封前腔体活化：防止分层漏气，保障长期可靠性
IGBT模块壳体、陶瓷侧壁、金属底座在组装过程中，会残留微量粉尘、脱模剂、有机油污。在后续硅凝胶灌注、环氧树脂塑封工序中，这些污染物会导致胶体与基材附着力不足，出现灌封分层、内部气泡、胶体剥离等问题。
一旦出现分层缝隙，空气中的水汽、湿气会侵入模块腔体，腐蚀芯片与电路结构，造成漏电、击穿、老化失效，大幅缩短IGBT使用寿命，无法满足新能源设备长效运行需求。
通过真空等离子对整个封装腔体、粘接面进行全方位清洁活化，可彻底去除界面污染物，提升基材表面能，让硅凝胶、环氧树脂紧密贴合腔体与基板，无气泡、不分层，有效保障模块气密性、防潮性，大幅提升产品耐湿热、耐老化性能。
结语
对于新能源IGBT功率模块而言，等离子表面处理早已不是可选的辅助工艺，而是解决空洞、虚焊脱键、灌封分层、气密性不足四大核心痛点的刚需工艺。四道关键工位层层把控，覆盖基板、芯片、键合、封装全流程，既能有效提升产品良率、降低量产返工成本，更能全面拔高IGBT模块的散热性能、电气稳定性与长期可靠性，完美适配新能源汽车、储能、光伏等高端应用场景的严苛标准。
