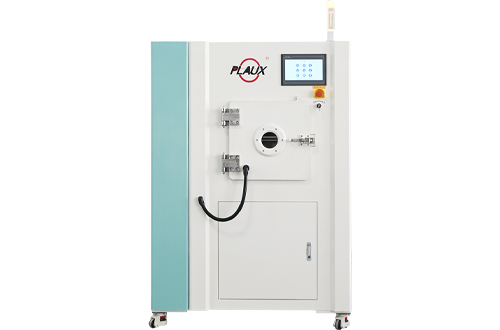

PECVD 的应用场景覆盖半导体、光伏、柔性电子、显示面板、MEMS / 传感器、光学镀膜等高端制造领域，不同行业依托其膜层成分可控、台阶覆盖性好、沉积速率高、低温兼容的特性，沉积功能化薄膜（绝缘、钝化、导电、封装、光学膜等），以下是分行业的详细应用、沉积膜层、工艺要求及核心价值，兼顾工业化量产与科研研发场景，同时标注与手套箱等离子清洗的协同应用要点：
一、 半导体芯片制造
半导体制程对薄膜的致密性、纯度、均匀性、台阶覆盖性要求极致，PECVD 是硅基 / 化合物半导体芯片从前端制程到后端封装的关键工艺，适配 7nm 及以上先进制程，沉积的薄膜为芯片提供绝缘、钝化、隔离、刻蚀阻挡等功能。
前端晶圆制程
沉积膜层：SiO₂（二氧化硅） 介质层 / 栅极绝缘层、Si₃N₄（氮化硅） 刻蚀阻挡层 / 钝化层、SiON（氮氧化硅） 光刻胶抗反射层、非晶硅 / 多晶硅有源层
工艺要求：真空度 1~10Pa，衬底温度 300~350℃，膜厚均匀性≤±1%（晶圆级），无颗粒 / 针孔缺陷，台阶覆盖性≥80%（深宽比 10:1）
应用节点：晶圆浅槽隔离（STI）、栅极堆叠、金属互连层间绝缘、侧墙刻蚀阻挡
核心价值：低温沉积避免晶圆热变形，等离子体驱动的气相反应实现原子级致密膜层，适配芯片微结构化的台阶覆盖需求。
后端封装与先进封装
沉积膜层：Si₃N₄/SiO₂ 封装钝化层、聚酰亚胺（PI） 柔性绝缘层、SiOxCyHz（有机硅氧烷） 低介电常数（low-k）膜
工艺要求：衬底温度≤250℃（适配封装后的芯片，防止焊料重熔），膜层应力低，与金属 / 硅基底附着力强
应用节点：芯片晶圆级封装（WLP）、系统级封装（SiP）、倒装芯片（Flip-Chip）钝化保护
协同清洗：封装前用手套箱真空等离子清洗去除芯片表面氧化层 / 颗粒，提升 PECVD 钝化膜的附着力，避免膜层脱落 / 针孔。
二、 光伏电池制造
光伏电池的光电转换效率和长期稳定性，核心依赖 PECVD 沉积的钝化膜、减反膜、导电膜，且光伏产线为大面积量产（156/182/210mm 硅片）。
1. 晶硅光伏电池（PERC/TOPCon/HJT）
PERC 电池：沉积Al₂O₃（氧化铝）+Si₃N₄ 背钝化 / 正面减反膜，减少硅片表面载流子复合，提升开路电压，效率提升 0.5~1%；
TOPCon 电池：沉积n 型掺杂多晶硅 + SiOx 隧穿氧化层 / 钝化层，实现载流子选择性通过，效率突破 26%；
HJT 异质结电池：沉积本征非晶硅（i-a-Si）+n/p 型掺杂非晶硅 发射极 / 背场层，低温（≤200℃）沉积适配异质结结构，避免热致缺陷，效率达 26.5% 以上。
2. 钙钛矿电池（含钙钛矿 / 晶硅叠层电池）
沉积膜层：SnO₂（二氧化锡）/TiO₂（二氧化钛） 电子传输层、NiOₓ（氧化镍） 空穴传输层、Si₃N₄/Al₂O₃ 封装阻隔层
工艺要求：全程在手套箱低氧低水环境（O₂≤1ppm，露点≤-60℃） 操作，衬底温度≤150℃（钙钛矿薄膜热敏，高温易分解），膜层无针孔、高透光率
核心协同：钙钛矿衬底（ITO/FTO/PET）先经手套箱等离子清洗 / 活化，去除氧化层 / 颗粒、提升表面能，再通过腔机分离式手套箱 PECVD沉积传输层，避免水氧污染和衬底热损伤，提升膜层与钙钛矿层的界面相容性，延长电池循环寿命。
3. 光伏电池通用工艺要求
大面均匀性≤±2%，沉积速率≥50nm/min，膜层折射率精准可控（减反膜需匹配硅片光学特性），与等离子清洗形成 “清洗 - 活化 - 沉积” 一体化制程，提升产线良率。
三、 柔性电子与印刷电子（PECVD 的特色应用场景）
柔性电子以PI/PET/ 聚酰亚胺薄膜、金属箔为柔性衬底，热敏性极强（衬底玻璃化温度多≤200℃），传统热 CVD 无法兼容，PECVD 的低温沉积（≤150℃） 成为柔性电子薄膜沉积的唯一核心工艺，沉积的薄膜为柔性器件提供绝缘、导电、封装功能。
柔性电路板（FPC）/ 柔性芯片
沉积膜层：SiO₂/Si₃N₄ 柔性绝缘层、PI 柔性封装层、ITO（氧化铟锡） 透明导电膜
工艺要求：衬底温度≤180℃，膜层柔性好（弯折 10 万次无开裂），与 PI/PET 衬底附着力强（剥离强度≥1.5N/mm）
应用：手机 FPC 板绝缘保护、柔性微处理器芯片封装、可穿戴设备柔性电路。
柔性传感器 / 柔性电池
沉积膜层：ZnO（氧化锌） 压电 / 传感膜、Si₃N₄ 电池封装阻隔层、TiO₂ 光催化传感膜
工艺要求：低温≤150℃，膜层微结构化，与柔性基底的界面应力低
应用：柔性压力传感器、柔性血糖传感器、柔性锂金属电池封装。
协同清洗：柔性衬底（PI/PET）先经低温等离子清洗（功率≤80W），活化表面提升能，解决 PECVD 薄膜与柔性非极性基材附着力差的痛点。
四、 显示面板制造（LCD/OLED/Mini LED/Micro LED）
显示面板的基板绝缘、像素隔离、封装保护、光学增透均依赖 PECVD 沉积薄膜，且面板为大面积玻璃基板（G6/G8.5/G10，尺寸 1500×1800mm 及以上），PECVD 需满足大面均匀性、高沉积速率、低温兼容（玻璃 / 柔性基板），是面板量产的核心工艺之一。
LCD 液晶显示
沉积膜层：SiO₂/Si₃N₄ 基板绝缘层、像素隔离层、SiON 光学增透膜
工艺要求：衬底温度 250~300℃，大面均匀性≤±3%，膜层透光率≥95%（可见光波段）
应用：LCD 面板阵列基板（Array）、彩膜基板（CF）的绝缘与隔离。
OLED 有机显示（刚性 / 柔性）
沉积膜层：SiO₂/Si₃N₄/Al₂O₃ 无机封装层、PI 柔性基底 / 封装层、ZnO 透明导电膜
工艺要求：柔性 OLED 衬底温度≤200℃，封装层无针孔（水氧透过率≤10⁻⁶g/(m²・d)），与有机发光层无化学反应
核心价值：PECVD 沉积的无机致密封装层，解决 OLED 有机材料易被水氧氧化的痛点，延长面板寿命（从数千小时提升至数万小时）。
Mini LED/Micro LED 显示
沉积膜层：Si₃N₄ 芯片钝化层 / 隔离层、ITO 透明导电互联层、SiO₂ 光学绝缘层
工艺要求：膜层分辨率高，适配微 LED 芯片（尺寸≤100μm）的微结构化沉积，台阶覆盖性好。
五、 MEMS / 微纳传感器制造
MEMS（微机电系统）/ 微纳传感器的核心是微结构化器件（微流道、微悬臂、微电极），对薄膜的微区沉积精度、台阶覆盖性、膜层与微结构的相容性要求高，PECVD 可在微结构表面实现保形沉积，且低温沉积避免微结构热变形 / 失效，是 MEMS 器件的关键薄膜工艺。
常见沉积膜层
SiO₂/Si₃N₄：微结构绝缘层 / 钝化层、刻蚀牺牲层、微流道密封层；
非晶硅 / 多晶硅：微电极 / 有源传感层；
类金刚石碳（DLC）：微悬臂耐磨层；
TiO₂/ZnO：气敏 / 湿敏 / 光电传感层。
典型应用
微压力传感器：硅微悬臂表面沉积 Si₃N₄钝化层，提升耐磨和抗腐蚀性能；
微流控芯片：玻璃 / PDMS 微流道表面沉积 SiO₂亲水层，提升液体润湿性；
惯性传感器（陀螺仪 / 加速度计）：MEMS 结构表面沉积 DLC 耐磨层，延长器件寿命；
气体传感器：沉积 SnO₂气敏层，实现对 CO/CH₄的高灵敏度检测。
协同清洗：MEMS 微结构加工后，用真空等离子清洗去除微结构表面的光刻胶残留 / 颗粒，再通过 PECVD 沉积保形薄膜，避免微结构堵塞 / 膜层缺陷。
六、 光学器件与光学镀膜
光学器件对薄膜的透光率、折射率、光学均匀性、耐磨损 / 抗腐蚀要求高，PECVD 可沉积高透光、低吸收、折射率精准可控的光学薄膜，且低温沉积避免光学玻璃 / 晶体的光学性能退化，适配精密光学器件的镀膜需求。
沉积膜层与应用
SiO₂/TiO₂/Al₂O₃：光学增透膜 / 高反膜 / 滤光膜（适配望远镜、显微镜、激光镜片）；
Si₃N₄：光学玻璃钝化 / 抗腐蚀层；
SiOxCyHz：激光谐振腔低损耗膜；
DLC：光学镜片耐磨抗刮层。
工艺要求可见光波段透光率≥98%，膜层折射率偏差≤±0.001，光学均匀性≤±1%，膜层与光学基材（石英 / 蓝宝石 / 光学玻璃）附着力强（百格测试 0 级）。
七、 其他新兴应用场景
氢能与燃料电池：沉积SiO₂/Si₃N₄ 质子交换膜（PEM）钝化层，提升膜的抗氢腐蚀性能；沉积TiO₂ 燃料电池催化层载体，提升催化效率；
医疗植入器件：钛合金 / PEEK 植入件表面沉积HA（羟基磷灰石）/SiO₂ 生物相容层，提升植入件与人体组织的骨整合能力；
硬质涂层与防腐涂层：金属精密件表面沉积DLC/Si₃N₄ 耐磨 / 防腐涂层，替代电镀，实现无重金属环保镀膜；
量子器件 / 超导器件：在超低温超导基材表面沉积SiO₂ 绝缘层，PECVD 低温沉积避免超导特性失效，适配量子芯片 / 超导传感器的制程需求。
八、 PECVD 各应用场景的通用工艺共性要求
无论哪个行业，PECVD 的工业化应用均需满足以下核心要求，也是区别于实验室研发的关键：
均匀性：晶圆级≤±1%，大面积基板（光伏 / 面板）≤±3%；
低温性：适配热敏基材，常规 150~400℃，柔性 / 钙钛矿场景≤200℃；
保形性：台阶覆盖性≥80%，适配微结构化 / 大深宽比基材；
稳定性：量产中膜厚 / 成分偏差≤±2%，批次间一致性好；
兼容性：可与等离子清洗、刻蚀、光刻等工艺无缝集成，形成一体化制程。
核心总结
PECVD 的应用场景核心围绕 **“低温沉积”和“高质量功能薄膜”展开，从高端半导体芯片到规模化光伏电池，从柔性电子到精密 MEMS 传感器，其适配性覆盖微纳级到大面积、刚性到柔性、硅基到化合物基的各类基材，是高端制造中薄膜沉积的 “通用核心工艺”**。
而在钙钛矿电池、柔性电子、MEMS、量子器件等水氧 / 热敏敏感场景中，PECVD 与手套箱等离子清洗 / 活化的协同制程成为工艺关键 —— 前者实现衬底的高洁净度 / 高表面能改性，后者实现低温、无氧无水的薄膜沉积，两者在真空 / 氛围控制、气体管理、等离子体技术上高度互通，共同提升器件的性能和良率。
