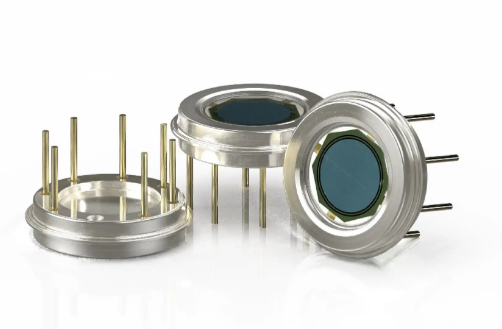

在半导体后道封测行业，引线键合是决定芯片电气连接可靠性的核心工序。大量QFN、BGA、SOP、DFN、功率器件封装工厂，普遍面临同一量产痛点：焊盘氧化、表面微污染导致键合点拉力不足、虚焊、脱键、断线，尤其铜线键合产品不良率更高，冷热冲击、高温老化后极易出现失效问题。
芯片晶圆切割后，表面极易附着切割液残留、粉尘微粒、有机油污；焊盘长期暴露在空气中，会快速生成超薄氧化层。这些微观污染与氧化层，厚度仅有纳米级别，肉眼完全无法识别，但会直接阻隔金属键合接触，导致键合点结合不紧密、拉力波动大、附着力不足，成为封装厂良率最大的隐形瓶颈。

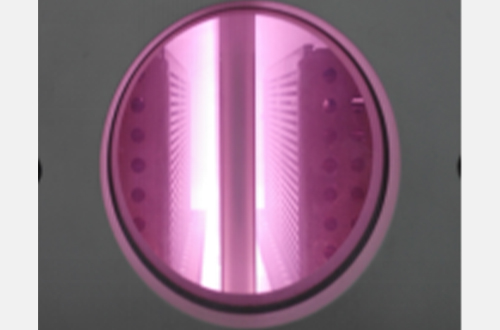

传统超声波清洗、溶剂擦拭只能去除表面浮尘，无法去除氧化层与纳米有机残留，且容易产生水渍、二次污染，无法满足精密键合工艺要求。等离子表面处理凭借精准的清洗与活化能力，成为键合前预处理的行业标准工艺。
落地应用案例
华南大型IC封装企业，主打车规级、工业级芯片封装，铜线键合产品长期存在脱键、拉力不达标问题，可靠性测试通过率偏低。导入等离子焊盘预处理工艺后：
1、通过氩气+氢气混合等离子，精准还原去除焊盘氧化层；
2、氧气等离子彻底剥离表面有机残留、切割液污渍；
3、焊盘表面活性大幅提升，键合点接触更紧密、受力更均匀；
4、脱键、虚焊不良率近乎归零，键合拉力稳定性大幅提升；
5、产品顺利通过高低温循环、冷热冲击、高温存储等高可靠测试，满足车规品质要求。
总结
键合不良看似小问题，却是影响封装良率与终端可靠性的大隐患。等离子预处理，用稳定、标准化的干式工艺，彻底解决焊线工艺通病，让封装量产更稳、更省心。
